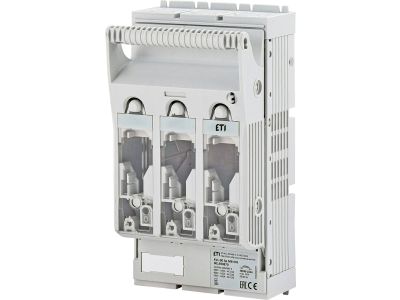

Rozłącznik bezpiecznikowy KVL-00 3p M8-M8 | 001690870 Eti

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy KVL-00 3p M8-M8 to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3p), co pozwala na jednoczesne rozłączanie trzech faz obwodu, zapewniając najwyższy poziom bezpieczeństwa podczas prac serwisowych. Rozmiar 00 (NH00) jest standardem w przemyśle, co gwarantuje kompatybilność z szeroką gamą wkładek topikowych. Kluczowym elementem konstrukcyjnym są zaciski śrubowe typu M8-M8, które umożliwiają solidne i trwałe połączenie szyn prądowych lub przewodów zakończonych końcówkami oczkowymi, minimalizując rezystancję styku i ryzyko przegrzania punktów połączeniowych.

• Trójbiegunowa konfiguracja: Zapewnia kompleksową ochronę i izolację obwodów trójfazowych.
• Przyłącza M8: Gwintowane zaciski pozwalają na zastosowanie wysokiego momentu dokręcania, co jest kluczowe dla stabilności termicznej.
• Kompaktowa obudowa: Optymalizacja miejsca w rozdzielnicy dzięki standardowi wielkości 00.
• Wysoka trwałość mechaniczna: Obudowa wykonana z materiałów odpornych na wysokie temperatury i łuk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów bezpiecznikowych. Dzięki temu użytkownik ma pewność, że urządzenie zachowuje odpowiednie parametry izolacyjne oraz zdolność do bezpiecznego przerywania prądów roboczych i przeciążeniowych w określonych kategoriach użytkowania.

Zastosowanie

Rozłącznik KVL-00 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania głównych linii zasilających w szafach sterowniczych, rozdzielnicach niskiego napięcia oraz w układach kompensacji mocy biernej. Dzięki solidnej konstrukcji M8, doskonale sprawdza się w aplikacjach, gdzie występują duże obciążenia prądowe i wymagana jest wysoka odporność na drgania, na przykład w maszynowniach czy zakładach produkcyjnych. Może być stosowany jako główny element zabezpieczający lub jako odłącznik izolacyjny w sekcjach zasilania.

Wskazówki Montażowe

Podczas instalacji rozłącznika KVL-00 3p M8-M8 należy zwrócić szczególną uwagę na prawidłowy moment dokręcania śrub M8, aby zapewnić optymalny docisk powierzchni stykowych i uniknąć zjawiska pełzania materiału. Montaż powinien odbywać się na standardowej płycie montażowej lub dedykowanym systemie szyn zbiorczych, zależnie od konfiguracji rozdzielnicy. Przed uruchomieniem należy upewnić się, że wkładki topikowe NH00 są prawidłowo osadzone w gniazdach, a pokrywa rozłącznika jest całkowicie domknięta, co gwarantuje uzyskanie deklarowanego stopnia ochrony IP. Zaleca się stosowanie izolowanych narzędzi oraz przestrzeganie zasad BHP przy pracy z urządzeniami pod napięciem.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami topikowymi? Nie, wkładki topikowe NH00 należy dobrać oddzielnie, dopasowując ich prąd znamionowy do charakterystyki chronionego odbiornika.
• Jaki jest typ przyłącza w tym modelu? Model ten posiada obustronne przyłącza śrubowe M8 (M8-M8), co ułatwia montaż szynowy i kablowy.
• Czy urządzenie można montować w pionie i poziomie? Tak, konstrukcja rozłącznika pozwala na elastyczny montaż, jednak należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną.
