Rozłącznik bezpiecznikowy izolacyjny 3P+N 63A 400V - Do wkładek D02 - Połączenie śrubowe | 403054 Legrand

Opis i Kluczowe Cechy

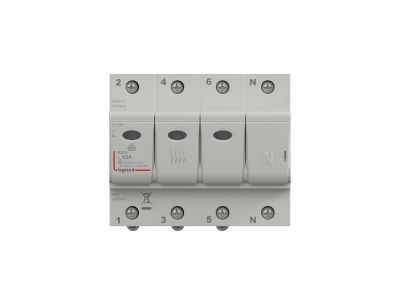

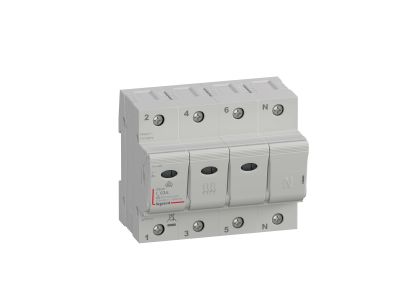

Rozłącznik bezpiecznikowy izolacyjny 3-biegunowy plus neutralny o prądzie znamionowym 63A i napięciu roboczym 400V to kluczowy element w instalacjach przemysłowych i energetycznych. Zapewnia bezpieczne i niezawodne odłączanie obwodów dzięki kompaktowej budowie (108x90x70 mm) i zaciskom śrubowym przystosowanym do przewodów o przekroju 1,5–35 mm². Kompatybilność z wkładkami bezpiecznikowymi D02 umożliwia elastyczne dostosowanie zabezpieczeń do konkretnych wymagań instalacji.

• 3P+N, 63A, 400V: Pełne odłączanie obwodu trójfazowego z neutralnym, zapewniające bezpieczeństwo podczas prac konserwacyjnych i serwisowych.
• Zaciski śrubowe 1,5–35 mm²: Gwarantują pewne połączenie dla przewodów o różnych przekrojach, od instalacji domowych po przemysłowe.
• Kompaktowe wymiary 108x90x70 mm: Ułatwiają montaż w szafach rozdzielczych i rozdzielnicach o ograniczonej przestrzeni.
• Stopień ochrony IP20: Ochrona przed dotykiem palcem i ciałami stałymi o średnicy >12,5 mm – standardowe warunki instalacyjne.
• Kompatybilność z wkładkami D02: Elastyczny dobór zabezpieczeń termicznych i zwarciowych w zależności od charakterystyki obwodu.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich dotyczących rozłączników bezpiecznikowych (m.in. PN-EN 60947-3) oraz posiada certyfikację CE. Został zaprojektowany zgodnie z dyrektywami unijnymi dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Rozłącznik bezpiecznikowy izolacyjny 3P+N 63A znajduje szerokie zastosowanie w instalacjach wymagających pewnego i bezpiecznego odłączania obwodów trójfazowych z neutralnym.

• Główne rozłączniki w rozdzielnicach przemysłowych i budynkowych – bezpieczne odłączanie całych sekcji instalacji.
• Zabezpieczenie obwodów maszyn i urządzeń przemysłowych – możliwość szybkiego wyłączenia w przypadku awarii.
• Stosowanie jako rozłącznik główny w szafach sterowniczych – kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni.
• Instalacje energetyczne niskiego napięcia – niezawodne działanie przy prądzie znamionowym 63A i napięciu 400V.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Rozłącznik należy zamontować na szynie DIN lub bezpośrednio w obudowie szafy rozdzielczej, używając odpowiednich mocowań. Zaciski śrubowe należy dokręcić z zalecanym momentem (szczegóły w dokumentacji technicznej), aby zapewnić pewne połączenie elektryczne. Po montażu należy sprawdzić poprawność działania – włączenie i wyłączenie rozłącznika powinno być płynne i nie wymagać nadmiernej siły. Podłączenie przewodów o wymaganym przekroju (1,5–35 mm²) gwarantuje bezpieczeństwo eksploatacji.

FAQ

• Czy rozłącznik może być stosowany w obwodach jednofazowych? Tak, może być używany w obwodach jednofazowych, jednak jego największe zalety ujawniają się w instalacjach trójfazowych z neutralnym.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma rozłącznik? Maksymalny prąd zwarciowy nie został określony w danych produktu. Dla precyzyjnych informacji należy zapoznać się z kartą katalogową producenta.
• Czy rozłącznik posiada blokadę mechaniczną? Blokada mechaniczna nie została wymieniona w danych produktu. Zaleca się stosowanie dodatkowych zabezpieczeń (np. kłódki) podczas prac serwisowych.
