Rozłącznik bezpiecznikowy ISFT100N 3P m/h 60mm | LV480752 Schneider Electric

Opis i Kluczowe Cechy

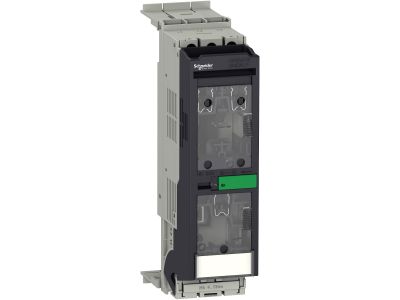

Rozłącznik bezpiecznikowy ISFT100N (symbol LV480752) firmy FuPacT to 3-polowe urządzenie przeznaczone do montażu na szynach zbiorczych 60 mm. Oferuje prąd znamionowy 100 A przy napięciu 690 V AC w kategorii AC21B oraz 100 A przy 500 V AC w kategorii AC22B, co pozwala na bezpieczne rozłączanie obwodów o znacznym obciążeniu i prądach zwarciowych dzięki współpracy z bezpiecznikami typu DIN NH000. Urządzenie przyłączane jest na stałe od przodu, co ułatwia okablowanie i konserwację.

• Prąd znamionowy 100 A (AC21B/AC22B): Gwarantuje niezawodną pracę w obwodach o wysokim poborze mocy bez ryzyka przegrzania styków.
• Napięcie pracy do 690 V AC (AC21B): Umożliwia zastosowanie w sieciach przemysłowych o podwyższonym napięciu międzyfazowym.
• Kategoria użytkowania AC21B i AC22B: Odpowiednia do rozłączania obwodów rezystancyjnych, silników małej mocy oraz obciążeń mieszanych pod obciążeniem.
• Bezpieczniki DIN NH000: Zapewniają selektywną ochronę przed zwarciem i przeciążeniem, łatwe w wymianie dzięki standardowym wkładkom.
• Montaż na szynoprzewód 60 mm za pomocą złącza haczykowego: Prosta i pewna instalacja bez konieczności stosowania dodatkowych przewodów, oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Rozłącznik ISFT100N spełnia wymagania norm międzynarodowych IEC 60947-1 oraz IEC 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Urządzenie posiada certyfikat CE.

Zastosowanie

Rozłącznik bezpiecznikowy ISFT100N znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem oraz ochrona zwarciowa za pomocą bezpieczników. Sprawdza się w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej.

• Ochrona i rozłączanie obwodów zasilających maszyny, piece, centrale wentylacyjne i inne odbiorniki o dużym poborze prądu.
• Praca w układach sterowania automatyką budynkową jako główny wyłącznik bezpiecznikowy.
• Rozłączanie obwodów silnikowych (kategoria AC22B) w instalacjach HVAC, pompach i przenośnikach.
• Zastosowanie w rozdzielnicach szaf sterowniczych jako element bezpieczeństwa przed dostępem do części czynnych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynoprzewód o rozstawie 60 mm za pomocą dołączonego złącza haczykowego. Przekrój przewodów (zasilających i odbiorczych) należy dobrać zgodnie z obciążalnością prądową i wymaganiami normy IEC 60364. Moment dokręcania śrub zacisków – według dokumentacji producenta. Po montażu sprawdź poprawność podłączenia i działanie mechanizmu rozłączania.

FAQ

• Czy rozłącznik ISFT100N może być używany do rozłączania obwodów pod obciążeniem? Tak, w zależności od kategorii użytkowania: AC21B (obciążenia rezystancyjne, małe silniki) do 690 V AC, a AC22B (obciążenia mieszane, silniki) do 500 V AC. Nie jest przeznaczony do częstego łączenia rozruchowego.
• Jakie bezpieczniki pasują do tego rozłącznika? Stosuje się bezpieczniki prądowe typu DIN NH000 o wielkości wkładek 00. Gniazdo bezpiecznikowe jest przystosowane do wkładek NH000 standardowych.
• Czy urządzenie można zamontować na standardowej szynie DIN TH35? Nie. Rozłącznik ISFT100N przeznaczony jest wyłącznie do montażu na szynoprzewodzie 60 mm za pomocą złącza haczykowego (szyny zbiorcze). Nie montuje się go na szynie TH35.
