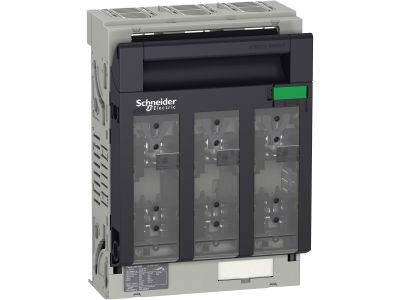

Rozłącznik bezpiecznikowy Fupact ISFT400FPAV 3P M10 | LV480806 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy FuPacT ISFT400 o numerze katalogowym LV480806 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa i niezawodności w przemysłowych instalacjach niskiego napięcia. Urządzenie charakteryzuje się 3-polową konstrukcją (3P) i jest dedykowane do współpracy z wkładkami bezpiecznikowymi typu DIN NH02. Znamionowy prąd roboczy wynoszący 400 A przy napięciu 690 V AC gwarantuje stabilną pracę nawet w wymagających warunkach obciążenia.

• Wysoka wydajność prądowa: Prąd znamionowy 400 A pozwala na obsługę rozdzielnic o dużej mocy.
• Kategorie użytkowania: Urządzenie zostało przetestowane dla kategorii AC21B oraz AC22B przy 690 V AC, co potwierdza jego zdolność do łączenia obciążeń rezystancyjnych i umiarkowanie indukcyjnych.
• Elastyczność montażu: System ISFT fupact oferuje zwiększoną swobodę w zakresie konfiguracji okablowania oraz montażu na płycie montażowej.
• Przyłącze przednie: Stałe przyłącze z przodu ułatwia dostęp serwisowy i przyspiesza proces instalacji.
• Solidne zaciski M10: Zastosowanie śrub M10 zapewnia pewny styk elektryczny i minimalizuje rezystancję przejścia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co zapewnia bezpieczeństwo obsługi oraz trwałość komponentów. Rozłącznik spełnia wymagania normy IEC 60947-1, określającej ogólne zasady dla aparatury niskonapięciowej, oraz normy IEC 60947-3, która dotyczy bezpośrednio rozłączników, odłączników oraz zestawów z bezpiecznikami. Dzięki temu inżynierowie mogą mieć pewność, że urządzenie gwarantuje skuteczną przerwę izolacyjną oraz bezpieczne rozłączanie obwodów pod obciążeniem.

Zastosowanie

FuPacT ISFT400 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budownictwie przemysłowym i komercyjnym. Jest to idealny wybór do:

• Głównych rozdzielnic niskiego napięcia (RGNN) jako zabezpieczenie główne lub odpływowe.
• Układów zasilania silników i maszyn o dużym poborze mocy.
• Zabezpieczania linii zasilających w zakładach produkcyjnych.
• Systemów dystrybucji energii w centrach danych i obiektach użyteczności publicznej.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania parametrów technicznych urządzenia. Rozłącznik ISFT400 jest przeznaczony do montażu na płycie montażowej w pozycji pionowej lub poziomej, zależnie od konfiguracji rozdzielnicy. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucz dynamometryczny, aby zapewnić odpowiedni docisk końcówek kablowych do zacisków M10, co zapobiega przegrzewaniu się styków.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych od innych elementów metalowych zgodnie z dokumentacją techniczną Schneider Electric.
• Dobór wkładek: Stosowanie wyłącznie certyfikowanych wkładek bezpiecznikowych typu NH02 o charakterystyce dopasowanej do chronionego odbiornika.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być wykonywane przy wyłączonym napięciu przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

1. Czy rozłącznik ISFT400 posiada wkładki bezpiecznikowe w zestawie?
Standardowo rozłączniki bezpiecznikowe dostarczane są bez wkładek, co pozwala na ich indywidualny dobór (np. gG lub aM) w zależności od charakteru obciążenia.

2. Jaki jest typ przyłącza w modelu LV480806?
Urządzenie posiada przyłącze stałe z przodu, wykorzystujące śruby o gwincie M10, co jest standardem dla aparatury o prądzie znamionowym 400 A.

3. Czy urządzenie można montować na szynie DIN?
Model ISFT400 jest dedykowany do montażu na płycie montażowej ze względu na swoje gabaryty i wagę, co zapewnia stabilność mechaniczną przy operowaniu dźwignią.

4. Jaka jest kategoria użytkowania dla napięcia 690V?
Rozłącznik posiada kategorię AC21B oraz AC22B, co czyni go wszechstronnym aparatem do przełączania obciążeń w sieciach przemysłowych o wysokim napięciu znamionowym.
