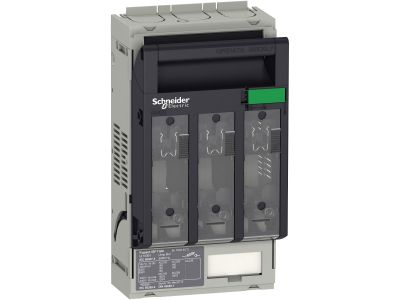

Rozłącznik bezpiecznikowy Fupact ISFT160FPAV 3P M8 | LV480801 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy FuPacT ISFT160 o numerze katalogowym LV480801 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa i niezawodności w instalacjach przemysłowych. Urządzenie charakteryzuje się 3-polową konstrukcją, która umożliwia jednoczesne rozłączanie trzech faz obwodu elektrycznego. Znamionowy prąd roboczy wynosi 160 A, co pozwala na efektywne zarządzanie energią w wymagających środowiskach. W zależności od kategorii użytkowania, aparat pracuje przy napięciu 690V AC (dla kategorii AC21B) oraz 500V AC (dla kategorii AC22B), co czyni go wszechstronnym komponentem rozdzielnic niskiego napięcia.

• Kompatybilność z wkładkami NH00: Urządzenie jest przystosowane do standardowych wkładek bezpiecznikowych typu DIN NH00, co ułatwia serwisowanie i dobór zabezpieczeń.
• Przyłącze M8: Zastosowanie zacisków śrubowych M8 gwarantuje pewny styk elektryczny i minimalizację strat energii na połączeniach.
• Elastyczność montażu: System ISFT fupact został zaprojektowany tak, aby umożliwić łatwe okablowanie od przodu, co znacząco skraca czas instalacji w szafach sterowniczych.
• Trwałość mechaniczna: Solidna obudowa i precyzyjny mechanizm przełączający zapewniają długą żywotność nawet przy częstych operacjach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo obsługi oraz kompatybilność z innymi elementami systemów elektroenergetycznych. Rozłącznik spełnia wymagania normy IEC 60947-1, określającej ogólne zasady dla aparatury niskonapięciowej, oraz normy IEC 60947-3, która dotyczy bezpośrednio rozłączników, odłączników oraz zestawów z bezpiecznikami. Dzięki temu użytkownik ma pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną i jest zdolne do bezpiecznego przerywania prądów roboczych.

Zastosowanie

FuPacT ISFT160 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle ciężkim, budownictwie komercyjnym oraz infrastrukturze energetycznej. Jest to idealne rozwiązanie do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach nn.
• Ochrony silników i układów napędowych o dużym poborze mocy.
• Zastosowania jako główny wyłącznik bezpieczeństwa w szafach sterowniczych maszyn.
• Integracji w systemach dystrybucji energii, gdzie wymagana jest widoczna przerwa izolacyjna i ochrona przed zwarciami.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przeznaczone do montażu na płycie montażowej w pozycji pionowej lub poziomej, zależnie od konfiguracji rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Śruby przyłączeniowe M8 muszą być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków (zgodnie z dokumentacją techniczną Schneider Electric).
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od innych metalowych części obudowy oraz sąsiednich aparatów.
• Okablowanie: Przyłączenie od przodu ułatwia dostęp, jednak należy pamiętać o odpowiednim ułożeniu przewodów, aby nie blokowały one dostępu do uchwytu bezpiecznikowego.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki bezpiecznikowe typu NH00 należy dokupić osobno, dopasowując ich charakterystykę do chronionego odbiornika.
• Jaki jest stopień ochrony tego urządzenia? Standardowo urządzenia serii ISFT montowane wewnątrz obudów zależą od stopnia ochrony samej rozdzielnicy, jednak konstrukcja frontu zapewnia bezpieczną obsługę manualną.
• Czy można go montować na szynie DIN? Model ISFT160 w tej wersji jest dedykowany do montażu na płycie montażowej, co zapewnia większą stabilność przy prądach rzędu 160 A.
