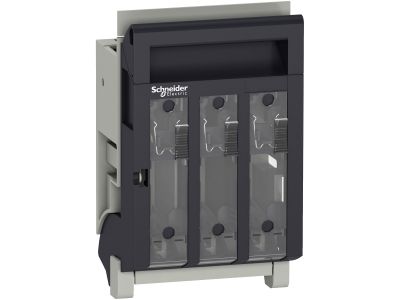

Rozłącznik bezpiecznikowy Fupact ISFT100FPAV 3P | LV480800 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy FuPacT ISFT100 o numerze katalogowym LV480800 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa i niezawodności w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się 3-polową konstrukcją, która umożliwia jednoczesne rozłączanie trzech faz obwodu elektrycznego. Znamionowy prąd roboczy wynosi 100 A, co pozwala na efektywne zarządzanie obciążeniami w wymagających środowiskach przemysłowych.

• Wysoka zdolność łączeniowa: Urządzenie wspiera kategorie użytkowania AC21B przy napięciu 690V AC oraz AC22B przy napięciu 415V AC, co gwarantuje stabilną pracę przy obciążeniach rezystancyjnych i mieszanych.
• Kompatybilność z wkładkami: Rozłącznik jest przystosowany do współpracy z bezpiecznikami typu DIN NH000, co ułatwia serwisowanie i dobór elementów zabezpieczających.
• Elastyczność montażu: Dzięki funkcji ISFT fupact, aparat oferuje zwiększoną swobodę w zakresie konfiguracji okablowania oraz montażu na płycie montażowej.
• Bezpieczeństwo obsługi: Przyłącze stałe z przodu ułatwia dostęp podczas prac konserwacyjnych i zapewnia pewny styk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych aplikacji elektroenergetycznych. Rozłącznik spełnia wymagania normy IEC 60947-1, określającej ogólne zasady dla aparatury niskonapięciowej, oraz normy IEC 60947-3, która dotyczy rozłączników, odłączników oraz zestawów z bezpiecznikami. Zgodność ta gwarantuje, że urządzenie zapewnia bezpieczną izolację oraz wytrzymałość mechaniczną i elektryczną na najwyższym poziomie.

Zastosowanie

Rozłącznik Fupact ISFT100 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budownictwie przemysłowym i komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach nn.
• Ochrony silników i układów napędowych przed skutkami zwarć i przeciążeń.
• Stosowania jako główny element odłączający w szafach sterowniczych i automatyki.
• Infrastruktury budynkowej, gdzie wymagana jest wysoka niezawodność zasilania i łatwa wymiana wkładek bezpiecznikowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Rozłącznik ISFT100 jest przeznaczony do montażu na płycie montażowej. Należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zastosowanie odpowiedniej siły przy dokręcaniu zacisków jest kluczowe dla uniknięcia przegrzewania się styków (należy sprawdzić dokumentację techniczną dla konkretnych wartości Nm).
• Przestrzeń chłodząca: Zapewnienie odpowiednich odstępów izolacyjnych i wentylacyjnych wokół urządzenia wewnątrz rozdzielnicy.
• Prawidłowe osadzenie wkładek: Przed uruchomieniem należy upewnić się, że wkładki bezpiecznikowe NH000 są poprawnie i stabilnie zamontowane w uchwytach.

FAQ

• Czy rozłącznik posiada wkładki bezpiecznikowe w zestawie? Standardowo rozłączniki dostarczane są bez wkładek, co pozwala na ich indywidualny dobór do charakterystyki chronionego obwodu.
• Jaki jest typ przyłącza w modelu ISFT100FPAV? Urządzenie posiada przyłącze stałe z przodu, co optymalizuje proces okablowania w szafach o ograniczonej przestrzeni.
• Czy urządzenie może pracować przy napięciu 690V? Tak, rozłącznik jest certyfikowany do pracy przy napięciu znamionowym 690V AC dla kategorii AC21B.
