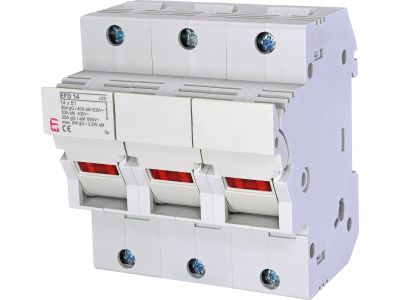

Rozłącznik bezpiecznikowy Efd 14 3P LED | 002560014 Eti

Alternatywny kod produktu: EFD 14 3p LED

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy Efd 14 3P LED (symbol 002560014) to trójbiegunowe urządzenie modułowe, służące do bezpiecznego odłączania napięcia oraz zabezpieczania obwodów przed przeciążeniem i zwarciem. Wyposażony w sygnalizację LED ułatwiającą wizualną kontrolę stanu pracy. Dzięki kompaktowej budowie idealnie sprawdza się w rozdzielnicach głównych i podrzędnych.

• Trójbiegunowy (3P): Umożliwia jednoczesne odłączanie wszystkich faz w obwodzie trójfazowym, co zwiększa bezpieczeństwo podczas prac serwisowych i instalacyjnych.
• Sygnalizacja LED: Wbudowana dioda LED informuje o stanie pracy urządzenia, ułatwiając szybką diagnostykę i lokalizację ewentualnych usterek.
• Przeznaczony do wkładek bezpiecznikowych: Konstrukcja umożliwia łatwą wymianę wkładek bezpiecznikowych bez konieczności demontażu całego rozłącznika, co skraca czas konserwacji.
• Montaż na szynie DIN TH35: Standardowe mocowanie na szynie 35 mm zapewnia stabilny i szybki montaż w rozdzielnicy, zgodny z powszechnie stosowanym systemem.
• Kompaktowa budowa modułowa: Małe gabaryty urządzenia optymalizują wykorzystanie przestrzeni w szafie sterowniczej, ułatwiając aranżację instalacji.

Zgodność z Normami

Rozłącznik bezpiecznikowy Efd 14 3P LED spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zapewnia to bezpieczeństwo użytkowania i zgodność z przepisami w instalacjach budynkowych i przemysłowych.

Zastosowanie

Rozłącznik bezpiecznikowy doskonale sprawdza się w instalacjach wymagających bezpiecznego odłączania obwodów trójfazowych oraz ochrony przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów odbiorników trójfazowych (silniki, piece, grzałki) w rozdzielnicach głównych i podrzędnych.
• Stosowany jako główny wyłącznik przed stycznikami lub przekaźnikami w szafach sterowniczych i automatyce przemysłowej.
• Sygnalizacja stanu pracy za pomocą diody LED – idealne do zastosowań, gdzie wymagana jest wizualna kontrola obecności napięcia.
• Automatyka budynkowa – wykorzystywany w rozdzielnicach mieszkań, biur i obiektów użyteczności publicznej do bezpiecznego odłączania zasilania.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i wymaganiami instalacji. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jaką funkcję pełni dioda LED w tym rozłączniku? Dioda sygnalizuje obecność napięcia na zaciskach rozłącznika. Ułatwia szybką ocenę, czy obwód jest pod napięciem, co zwiększa bezpieczeństwo podczas prac konserwacyjnych i diagnostyki.
• Jaki stopień ochrony IP ma rozłącznik? W dostępnych danych nie podano stopnia ochrony. Typowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem IP20. W razie potrzeby wyższej ochrony należy zastosować obudowę zewnętrzną.
• Czy rozłącznik nadaje się do odłączania obciążenia? Tak, rozłączniki bezpiecznikowe są konstruowane do bezpiecznego rozłączania obwodu przy obciążeniu (kategoria AC-21/AC-22 w zależności od charakterystyki). Szczegółowe parametry należy sprawdzić w karcie katalogowej producenta.
