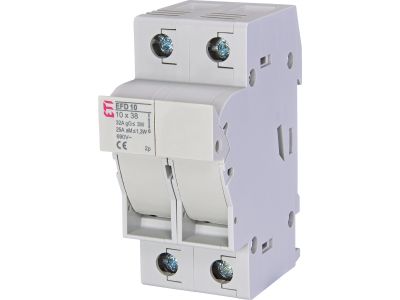

Rozłącznik bezpiecznikowy EFD 10 2p | 002540003 Eti

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy EFD 10 2p to zaawansowane urządzenie modułowe zaprojektowane przez renomowanego producenta ETI, służące do bezpiecznego montażu wkładek topikowych cylindrycznych o rozmiarze 10x38 mm. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2p), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zwiększając tym samym poziom bezpieczeństwa podczas prac serwisowych oraz eksploatacji instalacji. Obudowa wykonana z tworzywa odpornego na wysokie temperatury gwarantuje stabilność mechaniczną, a ergonomiczna dźwignia umożliwia pewne przełączanie stanu pracy.

• Dwubiegunowa ochrona: Równoczesne odłączanie obu biegunów zapewnia pełną izolację obwodu.
• Kompaktowa budowa: Szerokość modułowa zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy.
• Wysoka wytrzymałość: Przystosowany do pracy z prądami znamionowymi typowymi dla wkładek 10x38 mm.
• Wskaźnik zadziałania: Możliwość szybkiej weryfikacji stanu urządzenia (zależnie od wersji wyposażenia).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach przemysłowych i komercyjnych. Rozłącznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-3, które definiują parametry dla aparatury niskonapięciowej, rozłączników oraz bezpieczników. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten utrzyma parametry izolacyjne oraz wytrzymałość zwarciową na deklarowanym poziomie przez cały okres eksploatacji.

Zastosowanie

Rozłącznik EFD 10 2p znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest idealnym rozwiązaniem do zabezpieczania obwodów sterowniczych, układów automatyki przemysłowej oraz instalacji fotowoltaicznych (w odpowiednich konfiguracjach napięciowych). Dzięki możliwości szybkiej wymiany wkładki topikowej, urządzenie to minimalizuje przestoje w pracy maszyn. Stosuje się go wszędzie tam, gdzie wymagana jest selektywność zabezpieczeń oraz fizyczna przerwa izolacyjna w obwodzie prądu przemiennego lub stałego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Rozłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (35 mm), co zapewnia kompatybilność z większością szaf sterowniczych i rozdzielnic modułowych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega uszkodzeniu pojedynczych drucików miedzi.

FAQ

• Jakie wkładki pasują do tego rozłącznika? Urządzenie jest dedykowane dla wkładek cylindrycznych o wymiarach 10x38 mm.
• Czy rozłącznik posiada sygnalizację przepalenia bezpiecznika? Model EFD 10 2p występuje w różnych wersjach wykonania; należy sprawdzić oznaczenie konkretnego egzemplarza pod kątem obecności diody LED.
• Czy można go montować w dowolnej pozycji? Tak, konstrukcja pozwala na montaż pionowy lub poziomy na szynie DIN, pod warunkiem zachowania odpowiedniego chłodzenia i dostępu do dźwigni.
