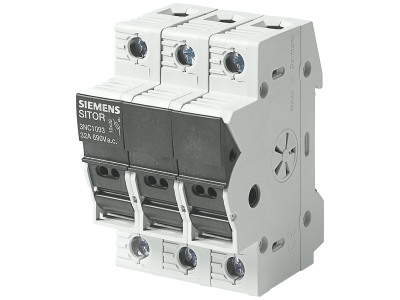

Rozłącznik bezpiecznikowy dla wkładek cylindrycznych SITOR 3P 10x38 do 32A 690V | 3NC1093 Siemens

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy Siemens z serii SITOR o numerze katalogowym 3NC1093 to zaawansowany aparat elektryczny zaprojektowany do profesjonalnych systemów rozdziału energii i ochrony obwodów. Urządzenie stanowi mechaniczne połączenie funkcji rozłącznika izolacyjnego oraz oprawy bezpiecznikowej, co pozwala na bezpieczne i skuteczne przerywanie obwodów pod obciążeniem. Przystosowany do współpracy z wkładkami cylindrycznymi o wymiarach 10x38 mm, aparat ten obsługuje prąd znamionowy do 32A przy napięciu roboczym sięgającym 690V AC.

• Konstrukcja 3-biegunowa (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach zasilania trójfazowego dla zapewnienia pełnej izolacji odbiornika.
• Wysoka wytrzymałość napięciowa: Napięcie znamionowe izolacji wynoszące 690V pozwala na bezpieczną pracę w wymagających środowiskach przemysłowych.
• Kompaktowa budowa: Optymalizacja przestrzeni w rozdzielnicy dzięki standardowym wymiarom dostosowanym do wkładek 10x38 mm.
• Bezpieczeństwo obsługi: Ergonomiczna dźwignia i konstrukcja zapobiegająca przypadkowemu dotknięciu części pod napięciem podczas wymiany wkładek topikowych.

Zgodność z Normami

Produkt marki Siemens został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje niezawodność w aplikacjach B2B. Aparat spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu inżynierowie mają pewność, że urządzenie zachowa swoje właściwości izolacyjne i łączeniowe nawet po wielokrotnych operacjach przełączania w trudnych warunkach eksploatacyjnych.

Zastosowanie

Rozłącznik SITOR 3NC1093 znajduje szerokie zastosowanie w nowoczesnej automatyce i elektroenergetyce. Jest idealnym rozwiązaniem do:

• Zabezpieczania przekształtników częstotliwości i układów łagodnego rozruchu (softstartów).
• Ochrony półprzewodników w układach energoelektronicznych, gdzie wymagana jest szybka reakcja na przeciążenia.
• Zabezpieczania obwodów sterowniczych i pomocniczych w szafach sterowniczych.
• Instalacji fotowoltaicznych oraz systemów zasilania gwarantowanego UPS, gdzie występują wysokie napięcia robocze.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co znacząco przyspiesza prace instalacyjne. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy upewnić się, że wkładki topikowe SITOR są prawidłowo osadzone w gniazdach i odpowiadają parametrom chronionego obwodu.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki cylindryczne 10x38 mm należy dokupić osobno, dopasowując ich charakterystykę (np. gG, aM lub szybkie SITOR) do konkretnego zastosowania.
• Czy można otwierać rozłącznik pod obciążeniem? Tak, aparat jest zaprojektowany jako rozłącznik bezpiecznikowy, co zgodnie z normą IEC 60947-3 pozwala na bezpieczne rozłączanie prądów roboczych.
• Jaki jest maksymalny przekrój przewodów? Zaciski aparatu są zoptymalizowane pod kątem standardowych przekrojów stosowanych przy prądach do 32A, zapewniając pewny docisk zarówno dla drutów, jak i linek z tulejkami.
