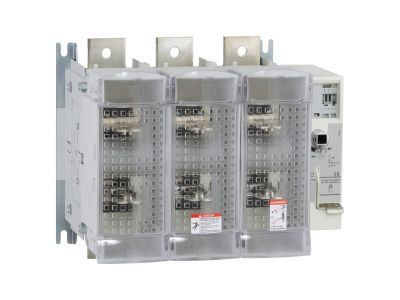

Rozłącznik bezpiecznikowy DIN 3, 630A 4P | GS2S3 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy GS2S3 to urządzenie przeznaczone do bezpiecznego odłączania obwodów pod obciążeniem w rozdzielnicach głównych i przemysłowych. Przystosowany do wkładek bezpiecznikowych wielkości DIN 3, oferuje prąd znamionowy 630 A w konfiguracji czterobiegunowej (4P), co pozwala na kompleksową ochronę i rozłączanie w układach trójfazowych z przewodem neutralnym (TN-S, TT). Dzięki solidnej konstrukcji i montażowi na szynie DIN zapewnia niezawodne odseparowanie napięcia podczas prac serwisowych.

• Prąd znamionowy 630 A: umożliwia obsługę obwodów o bardzo dużym obciążeniu, np. zasilanie całych budynków, hal produkcyjnych lub maszyn, bez ryzyka przeciążenia rozłącznika.
• 4 bieguny (4P): rozłącza jednocześnie trzy fazy oraz neutralny, zapewniając pełną izolację galwaniczną w układach sieciowych z przewodem N – kluczowe dla bezpieczeństwa personelu.
• Przystosowany do wkładek bezpiecznikowych DIN 3: gwarantuje kompatybilność z popularnymi wkładkami topikowymi o dużych zdolnościach wyłączania, co upraszcza dobór i wymianę bezpieczników.
• Montaż na szynie DIN (TH35): szybki i stabilny montaż w rozdzielnicach modułowych oraz szafach sterowniczych, bez potrzeby stosowania dodatkowych uchwytów.
• Konstrukcja rozłączna: umożliwia bezpieczne odłączenie napięcia w celach serwisowych, zgodnie z wymogami ochrony przeciwporażeniowej (odłączenie widoczne – styk rozwarty).

Zgodność z Normami

Rozłącznik bezpiecznikowy GS2S3 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie ze standardami DIN oraz obowiązującymi przepisami dla aparatury rozłącznikowej w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik bezpiecznikowy GS2S3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne rozłączanie obwodów o dużym prądzie oraz ochrona przed zwarciem za pomocą wkładek bezpiecznikowych. Stosowany jest przede wszystkim w:

• Głównych rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych jako zabezpieczenie przedlicznikowe lub odpływowe.
• Szafach zasilających maszyn i urządzeń produkcyjnych, gdzie wymagane jest odłączenie zasilania w celach konserwacyjnych.
• Instalacjach fotowoltaicznych (po stronie AC) oraz w systemach rezerwowego zasilania (np. agregaty prądotwórcze) jako rozłącznik główny.
• Sieciach rozdzielczych obiektów użyteczności publicznej, gdzie 630 A zapewnia rezerwę mocy na rozbudowę instalacji.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (eksploatacja i dozór urządzeń elektroenergetycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się o jego braku. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym obwodu. Moment dokręcania zacisków – według dokumentacji producenta. Po zamontowaniu wkładek bezpiecznikowych należy sprawdzić poprawność działania mechanizmu rozłączania.

FAQ

• Czy rozłącznik jest wyposażony w podświetlenie lub sygnalizację LED? W danych produktu nie wskazano funkcji podświetlenia. Rozłącznik GS2S3 nie posiada wbudowanej sygnalizacji – stan załączenia należy sprawdzać wizualnie na wskaźniku mechanicznym (otwarty/zamknięty).
• Jaki jest stopień ochrony IP tego rozłącznika? Producent nie podaje konkretnego stopnia IP dla modelu GS2S3. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic charakteryzuje się ochroną IP20 (brak ochrony przed wilgocią i pyłem). Do zastosowań w środowiskach wilgotnych zaleca się dodatkowe obudowy.
• Jaką funkcję pełni rozłącznik bezpiecznikowy – czy może wyłączać prąd zwarciowy? Rozłącznik bezpiecznikowy służy do bezpiecznego odłączania napięcia w stanie bezprądowym lub przy obciążeniu znamionowym. Nie jest przeznaczony do wyłączania prądów zwarciowych – za ochronę przed zwarciem odpowiadają wkładki bezpiecznikowe (topikowe) montowane w urządzeniu.
