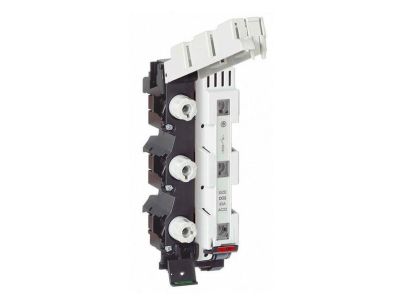

Rozłącznik bezpiecznikowy D02 36M DSL-60/183-5 | G1741011 Eti

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy D02 36M DSL-60/183-5 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta ETI, dedykowany do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Urządzenie charakteryzuje się szerokością modułową wynoszącą 36 mm, co pozwala na optymalne zagospodarowanie przestrzeni w rozdzielnicy. Przystosowany do pracy z napięciem znamionowym 400V AC, rozłącznik ten stanowi fundament bezpieczeństwa w nowoczesnych systemach rozdziału energii. Kluczową cechą konstrukcyjną jest uniwersalny system montażowy, który umożliwia instalację na szynach prądowych o grubościach 5 mm oraz 10 mm, co znacząco podnosi elastyczność aplikacyjną produktu w różnych systemach szynowych.

• Typ wkładki: Dedykowany dla bezpieczników typu D02, zapewniających wysoką zdolność wyłączania.
• Szerokość modułowa: 36 mm (2 moduły), co ułatwia integrację z innymi aparatami modułowymi.
• Napięcie znamionowe: 400V, gwarantujące stabilną pracę w standardowych sieciach trójfazowych.
• Kompatybilność szynowa: Specjalna konstrukcja zacisków pozwala na pewny montaż na szynach o grubości 5 mm i 10 mm.
• Wymagana kompletacja: Do pełnej funkcjonalności należy dokupić główki bezpiecznikowe typu K02.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnienie wymagań normy IEC/EN 60947-3 gwarantuje, że rozłącznik bezpiecznikowy ETI zapewnia bezpieczne rozłączanie obwodów pod obciążeniem oraz skuteczną izolację elektryczną. Zastosowane materiały izolacyjne są odporne na wysokie temperatury i posiadają właściwości samogasnące, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwpożarowej w obiektach przemysłowych oraz komercyjnych.

Zastosowanie

Rozłącznik DSL-60/183-5 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do zabezpieczania obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach. Dzięki możliwości montażu bezpośrednio na szynach miedzianych, eliminuje konieczność stosowania dodatkowych przewodów mostkujących, co redukuje straty energii i upraszcza strukturę rozdzielnicy. Jest powszechnie stosowany w przemyśle, budownictwie wielorodzinnym oraz w obiektach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i łatwa wymiana elementów topikowych.

Wskazówki Montażowe

Podczas instalacji rozłącznika należy zwrócić szczególną uwagę na odpowiednie dopasowanie do grubości szyny zbiorczej (5 mm lub 10 mm). Przed przystąpieniem do montażu należy upewnić się, że zasilanie jest odłączone. Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem odpowiednich momentów dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków. Należy pamiętać, że urządzenie wymaga zastosowania główek bezpiecznikowych K02 oraz odpowiednich wkładek kalibrujących, aby zapewnić poprawną charakterystykę ochronną dla danego przekroju przewodów odpływowych.

FAQ

• Czy rozłącznik zawiera w zestawie główki bezpiecznikowe? Nie, główki bezpiecznikowe typu K02 należy dokupić oddzielnie, aby skompletować aparat.
• Na jakich szynach można zamontować ten model? Model DSL-60/183-5 jest przystosowany do montażu na szynach o grubości 5 mm oraz 10 mm.
• Jakie jest napięcie znamionowe urządzenia? Urządzenie pracuje przy napięciu znamionowym 400V AC.
• Jaka jest szerokość tego rozłącznika? Szerokość aparatu wynosi 36 mm, co odpowiada dwóm standardowym modułom w rozdzielnicy.
