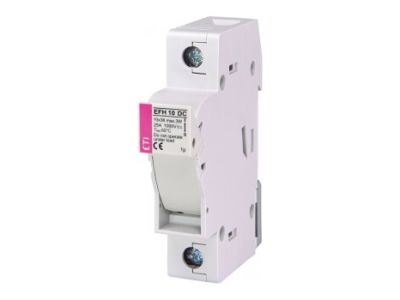

Rozłącznik bezpiecznikowy cylindryczny 1P 25A 1000V DC 10x38mm EFH 10 DC | 002540201 Eti

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy cylindryczny EFH 10 DC to zaawansowany aparat modułowy zaprojektowany przez renomowaną firmę ETI, dedykowany do pracy w wymagających systemach prądu stałego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz napięciem znamionowym izolacji na poziomie 1000 V DC, co czyni go idealnym rozwiązaniem do zabezpieczania łańcuchów w instalacjach fotowoltaicznych. Kluczową cechą konstrukcyjną jest możliwość uzyskania widocznej przerwy izolacyjnej w obwodzie elektrycznym poprzez wysunięcie szuflady z wkładkami topikowymi o wymiarach 10x38 mm. Taka funkcjonalność znacząco podnosi poziom bezpieczeństwa personelu serwisowego, umożliwiając pewne odłączenie zasilania pod obciążeniem.

• Konstrukcja jednobiegunowa (1P): Pozwala na precyzyjne zabezpieczenie pojedynczego bieguna instalacji DC.
• Wymiary wkładki 10x38 mm: Standardowy rozmiar wkładki topikowej ułatwia eksploatację i dostępność części zamiennych.
• Wysoka wytrzymałość dielektryczna: Przystosowanie do napięcia 1000 V DC gwarantuje stabilną pracę w nowoczesnych systemach PV.
• Szufladowy system wymiany: Umożliwia szybką i bezpieczną wymianę bezpiecznika bez ryzyka bezpośredniego kontaktu z częściami pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Rozłącznik EFH 10 DC spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obwodów prądu stałego oraz wysoką trwałość mechaniczną i elektryczną. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i spełnienia najwyższych standardów bezpieczeństwa użytkowania.

Zastosowanie

Aparat znajduje szerokie zastosowanie w sektorze odnawialnych źródeł energii oraz w przemyśle. Jest niezastąpiony jako zabezpieczenie przed skutkami zwarć i przeciążeń w instalacjach fotowoltaicznych (PV), gdzie chroni moduły oraz inwertery. Dzięki swojej uniwersalności, rozłącznik może pełnić funkcję przedlicznikowego zabezpieczenia głównego lub wyłącznika głównego w szafach sterowniczych DC. Jest to rozwiązanie dedykowane dla profesjonalnych instalatorów, którzy poszukują niezawodnych komponentów do ochrony drogiej aparatury energoelektronicznej.

Wskazówki Montażowe

Montaż rozłącznika EFH 10 DC powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia szybką integrację w rozdzielnicach modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór odpowiedniego przekroju kabli solarnych jest kluczowy dla zachowania parametrów prądowych i minimalizacji strat napięcia.
• Orientacja: Aparat może być montowany w dowolnej pozycji, jednak zaleca się zachowanie odstępów wentylacyjnych w przypadku montażu wielu urządzeń obok siebie przy pełnym obciążeniu.

FAQ

1. Czy rozłącznik EFH 10 DC posiada wkładkę bezpiecznikową w zestawie?
Zazwyczaj rozłączniki sprzedawane są bez wkładek topikowych, co pozwala na indywidualny dobór prądu znamionowego bezpiecznika (np. 10A, 15A, 20A) do potrzeb konkretnej instalacji.

2. Czy można stosować ten rozłącznik w obwodach prądu przemiennego (AC)?
Model EFH 10 DC jest zoptymalizowany pod kątem gaszenia łuku elektrycznego w obwodach prądu stałego (DC). Do obwodów AC zaleca się stosowanie dedykowanych rozłączników serii EFH AC.

3. Jakie są korzyści z widocznej przerwy izolacyjnej?
Widoczna przerwa izolacyjna daje instalatorowi pewność, że obwód został fizycznie przerwany, co jest kluczowym wymogiem bezpieczeństwa podczas prac konserwacyjnych w systemach o wysokim napięciu DC.
