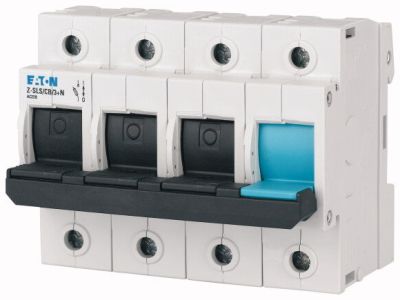

Rozłącznik bezpiecznikowy 4P (3P+N), 63A, Z-SLS/CB/3+N | 167283 Eaton

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy Eaton Z-SLS/CB/3+N o numerze katalogowym 167283 to zaawansowane urządzenie modułowe zaprojektowane do profesjonalnych systemów rozdziału energii. Urządzenie charakteryzuje się konstrukcją 4-biegunową (3P+N), co pozwala na jednoczesne rozłączanie trzech faz oraz przewodu neutralnego, zapewniając pełną izolację obwodu podczas prac serwisowych. Prąd znamionowy wynoszący 63A umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, typowych dla rozdzielnic głównych i podrozdzielnic przemysłowych. Kluczowym elementem konstrukcyjnym jest system kodowania prądu poprzez tulejowe wkłady pasowane. Rozwiązanie to eliminuje ryzyko błędu ludzkiego, uniemożliwiając instalację wkładki bezpiecznikowej o prądzie znamionowym wyższym niż dopuszczalny dla danego obwodu, co bezpośrednio przekłada się na podniesienie poziomu bezpieczeństwa przeciwpożarowego i ochronę przewodów przed przeciążeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających warunkach eksploatacyjnych. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych niskiego napięcia. Dzięki temu urządzenie zapewnia skuteczną przerwę izolacyjną oraz zdolność do załączania i wyłączania prądów roboczych. Stopień ochrony oraz parametry izolacji są dostosowane do standardów obowiązujących w nowoczesnym budownictwie komercyjnym i przemysłowym, co potwierdzają certyfikaty jednostek badawczych współpracujących z firmą Eaton.

Zastosowanie

Rozłącznik Z-SLS/CB/3+N znajduje szerokie zastosowanie w sektorze B2B, szczególnie w instalacjach, gdzie wymagana jest wysoka selektywność zabezpieczeń oraz pewność zasilania. Jest idealnym rozwiązaniem do ochrony obwodów zasilających w halach produkcyjnych, centrach danych oraz budynkach użyteczności publicznej. Dzięki konfiguracji 3P+N, urządzenie jest rekomendowane do systemów sieciowych TN-S, gdzie konieczne jest monitorowanie i rozłączanie toru neutralnego. Może służyć jako główne zabezpieczenie przedlicznikowe lub jako rozłącznik izolacyjny w rozdzielnicach technologicznych, współpracując z wkładkami bezpiecznikowymi typu D02.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (TS35), co zapewnia szybką i stabilną instalację wewnątrz szaf sterowniczych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy upewnić się, że tulejowe wkłady pasowane są odpowiednio dobrane do przekroju chronionych przewodów oraz że wkładki bezpiecznikowe są prawidłowo osadzone w gniazdach.

FAQ

• Czy rozłącznik posiada w zestawie wkładki bezpiecznikowe? Urządzenie jest dostarczane jako baza; wkładki bezpiecznikowe D02 oraz wkłady pasowane należy dobrać oddzielnie, zależnie od wymaganej charakterystyki ochrony.
• Jaka jest rola bieguna N w tym modelu? Biegun N (neutralny) jest rozłączany jednocześnie z biegunami fazowymi, co zapewnia całkowite odcięcie odbiornika od sieci, zwiększając bezpieczeństwo podczas prac konserwacyjnych.
• Czy system kodowania tulejowego jest obowiązkowy? Tak, stosowanie wkładów pasowanych jest kluczowe dla zachowania integralności systemu zabezpieczeń i zapobiega nieuprawnionej zmianie nastaw prądowych przez osoby postronne.
