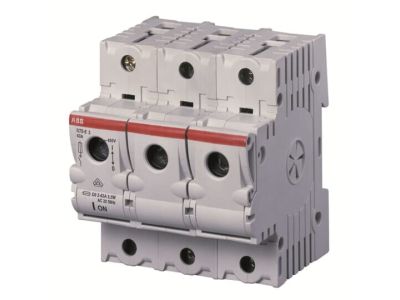

Rozłącznik bezpiecznikowy 3P+N do 63A, pro M compact, ILTS-E3+N | 2CDE103101R1901 ABB

Alternatywny kod produktu: 2CDE103101R1901

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy 3P+N do 63A (symbol 2CDE103101R1901) to zaawansowane rozwiązanie w technologii szufladowej, zaprojektowane do stosowania w nowoczesnych instalacjach elektrycznych. Kompatybilny z wkładkami bezpiecznikowymi D02 oraz wkładką redukcyjną D01, zapewnia niezawodną ochronę obwodów przed przeciążeniami i zwarciami. Mechanizm zatrzaskowy z uwięzionym nośnikiem wkładki gwarantuje, że wymiana bezpiecznika możliwa jest jedynie przy odłączonym zasilaniu, co podnosi poziom bezpieczeństwa instalacji.

• Technologia szufladowa: Ułatwia montaż i konserwację – szuflada z nośnikiem wkładki wyciągana jest z obudowy w celu wymiany bezpiecznika, co minimalizuje ryzyko błędów montażowych.
• Mechanizm zatrzaskowy z uwięzionym nośnikiem: Zapewnia blokadę wymiany wkładki bezpiecznikowej pod napięciem – wymiana możliwa wyłącznie przy odłączonym zasilaniu.
• Kompatybilność z wkładkami D02 i D01 (redukcyjna): Szeroki zakres stosowania – od standardowych bezpieczników po wersje redukcyjne do mniejszych obwodów.
• Dwuskrzynkowy terminal po obu stronach: Umożliwia elastyczny montaż okablowania, w tym połączeń krzyżowych, co ułatwia organizację instalacji w szafach rozdzielczych.
• Kompatybilność z wyłącznikiem pomocniczym: Pozwala na monitorowanie stanu przełącznika i pozycjonowanie rozłącznika, co ułatwia diagnostykę i konserwację systemu.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy EN 60947-3. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Rozłącznik bezpiecznikowy 3P+N 63A znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony i łatwej konserwacji, szczególnie w środowiskach przemysłowych i komercyjnych.

• Ochrona obwodów odbiorczych w rozdzielnicach niskiego napięcia – szczególnie w miejscach wymagających szybkiej wymiany bezpieczników.
• Instalacje przemysłowe i warsztaty – gdzie niezawodność i bezpieczeństwo są kluczowe.
• Obwody oświetleniowe i gniazda zasilające w budynkach użyteczności publicznej.
• Maszyny i urządzenia wymagające blokady bezpieczeństwa przy wymianie bezpieczników.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Szuflada z nośnikiem wkładki wyciągana jest z obudowy w celu montażu okablowania. Po podłączeniu przewodów należy umieścić szufladę z powrotem w obudowie i zablokować mechanizmem zatrzaskowym. W przypadku konieczności wymiany bezpiecznika, szuflada musi być całkowicie wysunięta i zablokowana w pozycji „wyłączony”. Dokręcenie przewodów powinno być wykonane zgodnie z zalecanym momentem obrotowym, aby zapewnić niezawodny kontakt elektryczny.

FAQ

• Czy rozłącznik jest kompatybilny z wkładkami bezpiecznikowymi D01? Tak – rozłącznik jest kompatybilny zarówno z wkładkami D02, jak i wkładkami D01 z elementem redukcyjnym.
• Czy wymiana bezpiecznika jest możliwa pod napięciem? Nie – mechanizm uwięzionego nośnika wkładki gwarantuje, że wymiana bezpiecznika jest możliwa jedynie przy odłączonym zasilaniu.
• Jakie narzędzia są potrzebne do montażu? Montaż wymaga podstawowych narzędzi elektrycznych, takich jak wkrętaki izolowane. Dokręcenie przewodów powinno być wykonane przy użyciu klucza dynamometrycznego zgodnie z zalecanym momentem.
