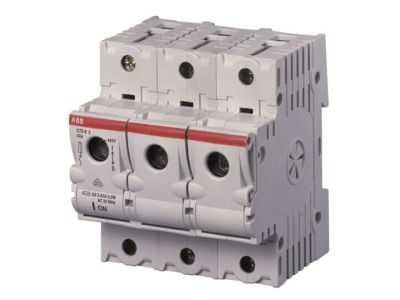

Rozłącznik bezpiecznikowy 3P do 63A, pro M compact, ILTS-E3 | 2CDE103001R1901 ABB

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy ABB ILTS-E3 z serii pro M compact to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych, zaprojektowane z myślą o maksymalnym bezpieczeństwie i komforcie obsługi. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P) i jest przystosowane do pracy z prądem znamionowym do 63A. Kluczowym elementem konstrukcyjnym jest innowacyjna technologia szufladowa z mechanizmem zatrzaskowym, która eliminuje ryzyko przypadkowego kontaktu z częściami pod napięciem podczas wymiany wkładki. Uwięziony nośnik wkładki bezpiecznikowej gwarantuje, że element ten nie zostanie zgubiony podczas prac serwisowych.

• Bezpieczeństwo wymiany: Konstrukcja wymusza stan beznapięciowy podczas wymiany bezpiecznika, co stanowi kluczową barierę ochronną dla personelu technicznego.
• Wszechstronność: Urządzenie jest w pełni kompatybilne z wkładkami bezpiecznikowymi typu D02, a przy zastosowaniu odpowiedniego elementu redukcyjnego, również z wkładkami D01.
• Zaawansowane terminale: Zastosowanie dwuskrzynkowych terminali po obu stronach urządzenia pozwala na pewne i trwałe połączenie przewodów o różnych przekrojach.
• Okablowanie krzyżowe: Dolny zacisk został zoptymalizowany pod kątem montażu okablowania krzyżowego, co znacząco przyspiesza prace instalacyjne w rozdzielnicy.

Zgodność z Normami

Produkt marki ABB został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Rozłącznik ILTS-E3 spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obwodów pod obciążeniem oraz wytrzymałość mechaniczną i elektryczną. Dzięki przynależności do rodziny pro M compact, urządzenie idealnie integruje się z innymi komponentami systemu ABB, zachowując spójność parametrów technicznych i estetyki montażu.

Zastosowanie

Rozłącznik ILTS-E3 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do zabezpieczania obwodów zasilających, gdzie wymagana jest wysoka zdolność zwarciowa oraz selektywność zabezpieczeń. Dzięki możliwości montażu opcjonalnego wyłącznika pomocniczego, który wskazuje aktualną pozycję przełączania, urządzenie doskonale sprawdza się w systemach automatyki budynkowej i przemysłowej, gdzie zdalna diagnostyka stanu zabezpieczeń jest kluczowa dla ciągłości procesów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się styków przy prądach bliskich 63A. Dzięki dwuskrzynkowym terminalom, instalator ma możliwość jednoczesnego podłączenia szyny grzebieniowej oraz przewodów zasilających. Przed uruchomieniem należy upewnić się, że wkładka bezpiecznikowa jest prawidłowo osadzona w szufladzie, a mechanizm zatrzaskowy został w pełni zablokowany.

FAQ

• Czy mogę użyć wkładek D01 w tym rozłączniku? Tak, rozłącznik ILTS-E3 jest kompatybilny z wkładkami D01, pod warunkiem zastosowania dedykowanego elementu redukcyjnego.
• Czy urządzenie sygnalizuje stan styków? Tak, rozłącznik jest kompatybilny z wyłącznikiem pomocniczym, który pozwala na monitorowanie pozycji przełączania w systemach nadzoru.
• Czy wymiana bezpiecznika jest bezpieczna? Tak, konstrukcja urządzenia uniemożliwia wymianę wkładki, gdy system znajduje się pod napięciem, co minimalizuje ryzyko łuku elektrycznego i porażenia.
