Rozłącznik bezpiecznikowy 3P 32A 10x38mm EFD 10 | 002540004 Eti

Opis i Kluczowe Cechy

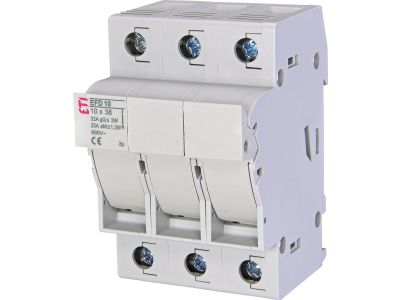

Rozłącznik bezpiecznikowy EFD 10 3P to zaawansowany aparat modułowy od renomowanego producenta ETI, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32A i jest przystosowane do współpracy z wkładkami topikowymi o wymiarach 10x38 mm. Konstrukcja trójbiegunowa (3P) pozwala na jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach zasilania trójfazowego. Najważniejszą cechą funkcjonalną aparatu jest możliwość uzyskania bezpiecznej, widocznej przerwy izolacyjnej w obwodzie elektrycznym. Odbywa się to poprzez wysunięcie szuflady z wkładkami topikowymi, co gwarantuje personelowi technicznemu pewność, że obwód został fizycznie przerwany przed przystąpieniem do prac serwisowych.

• Prąd znamionowy: 32A, co pozwala na obsługę obwodów o znacznym obciążeniu.
• Liczba biegunów: 3P, zapewniająca kompleksową ochronę układów trójfazowych.
• Rozmiar wkładki: Standard przemysłowy 10x38 mm, ułatwiający dobór odpowiednich charakterystyk (gG, aM).
• Wskaźnik zadziałania: Możliwość szybkiej weryfikacji stanu wkładek (zależnie od wersji wkładki).
• Trwałość mechaniczna: Solidna obudowa wykonana z tworzywa odpornego na wysokie temperatury.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Rozłącznik EFD 10 spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu aparat może być bezpiecznie stosowany jako rozłącznik izolacyjny, zapewniając skuteczną separację galwaniczną obwodu. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu na rynku Unii Europejskiej.

Zastosowanie

Rozłącznik bezpiecznikowy ETI EFD 10 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze komercyjnym oraz przemysłowym. Dzięki swojej uniwersalności może pełnić funkcję przedlicznikowego zabezpieczenia głównego, chroniąc całą instalację przed skutkami zwarć i przeciążeń. W automatyce przemysłowej idealnie sprawdza się jako wyłącznik główny w szafach sterowniczych lub jako indywidualne zabezpieczenie odbiorników takich jak silniki elektryczne, grzałki czy transformatory. Możliwość szybkiej wymiany wkładki topikowej bez ryzyka dotyku części pod napięciem (przy zachowaniu procedur) czyni go preferowanym wyborem dla służb utrzymania ruchu.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka. Rozłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (35 mm), co zapewnia szybką i stabilną instalację w rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Aparat umożliwia podłączenie przewodów o przekrojach typowych dla instalacji 32A. Zaleca się regularną kontrolę stanu wkładek topikowych oraz czystości styków w celu zapewnienia bezawaryjnej pracy przez długie lata.

FAQ

• Czy rozłącznik EFD 10 jest dostarczany z wkładkami bezpiecznikowymi? Zazwyczaj wkładki topikowe należy dokupić osobno, dobierając ich charakterystykę (np. gG do ochrony ogólnej lub aM do ochrony silników) do konkretnego zastosowania.
• Czy można stosować ten rozłącznik jako wyłącznik główny? Tak, konstrukcja aparatu pozwala na pełnienie funkcji wyłącznika głównego, zapewniając bezpieczne odłączenie zasilania od reszty instalacji.
• Jaka jest różnica między rozłącznikiem a zwykłym bezpiecznikiem? Rozłącznik bezpiecznikowy łączy funkcję zabezpieczającą (bezpiecznik) z funkcją manewrową (możliwość ręcznego rozłączania obwodu pod obciążeniem lub bez, zależnie od kategorii użytkowania).
