Rozłącznik bezpiecznikowy 3P 100A 22x58mm EFD 22 | 002570004 Eti

Opis i Kluczowe Cechy

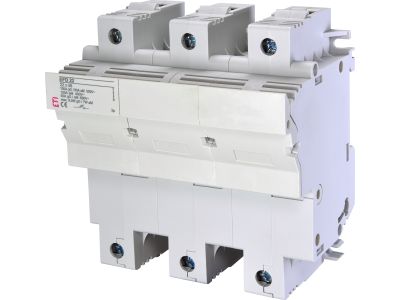

Rozłącznik bezpiecznikowy EFD 22 3P to zaawansowany aparat modułowy zaprojektowany przez renomowaną firmę ETI, dedykowany do profesjonalnych instalacji elektroenergetycznych. Urządzenie to łączy w sobie funkcję zabezpieczającą oraz izolacyjną, co czyni go kluczowym elementem rozdzielnic niskiego napięcia. Przystosowany do współpracy z wkładkami topikowymi o wymiarach 22x58 mm, rozłącznik pozwala na skuteczną ochronę przed skutkami zwarć i przeciążeń w obwodach trójfazowych. Prąd znamionowy wynoszący 100A umożliwia obsługę odbiorników o dużej mocy, zapewniając jednocześnie wysoką zdolność wyłączalną.

Najważniejszą cechą konstrukcyjną modelu EFD 22 jest możliwość uzyskania bezpiecznej i widocznej przerwy izolacyjnej. Odbywa się to poprzez wysunięcie szuflady z wkładkami topikowymi, co gwarantuje personelowi technicznemu pewność, że obwód został fizycznie rozłączony. Solidna obudowa wykonana z tworzywa odpornego na wysokie temperatury oraz ergonomiczny uchwyt zapewniają komfortową i bezpieczną eksploatację nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury łączeniowej i zabezpieczającej. Rozłącznik EFD 22 spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-3, co potwierdza jego wysoką jakość wykonania oraz niezawodność w zakresie kategorii użytkowania AC-22B. Posiadanie odpowiednich certyfikatów gwarantuje, że aparat może być stosowany w instalacjach wymagających najwyższego poziomu bezpieczeństwa pożarowego i porażeniowego.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, rozłącznik bezpiecznikowy ETI znajduje szerokie zastosowanie w wielu obszarach:

• Zabezpieczenie główne: Może pełnić funkcję rozłącznika przedlicznikowego w budownictwie wielorodzinnym i obiektach komercyjnych.
• Przemysł: Idealny jako wyłącznik główny w szafach sterowniczych maszyn oraz rozdzielnicach oddziałowych.
• Automatyka: Ochrona zaawansowanych układów sterowania i napędów o dużym poborze prądu.
• Infrastruktura: Zabezpieczanie linii zasilających w obiektach użyteczności publicznej, gdzie wymagana jest pewność zasilania i łatwość serwisowania.

Wskazówki Montażowe

Montaż rozłącznika EFD 22 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Montaż na szynie: Aparat jest przystosowany do standardowej szyny montażowej DIN TH35, co ułatwia jego integrację w większości nowoczesnych rozdzielnic.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski aparatu pozwalają na podłączenie przewodów o dużym przekroju, co jest niezbędne przy prądzie znamionowym 100A. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka.
• Wymiana wkładek: Wymiana wkładek topikowych 22x58 mm powinna odbywać się wyłącznie przy całkowicie wysuniętej szufladzie i po uprzednim odłączeniu obciążenia.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami topikowymi? Nie, wkładki topikowe o wymiarach 22x58 mm należy dokupić osobno, dobierając ich charakterystykę (np. gG lub aM) do rodzaju chronionego odbiornika.
• Czy aparat posiada wskaźnik zadziałania bezpiecznika? Model EFD 22 występuje w różnych wersjach; standardowa wersja opiera się na wizualnej kontroli wkładki, jednak konstrukcja szuflady ułatwia szybką weryfikację stanu bezpieczników.
• Czy można go stosować jako rozłącznik izolacyjny? Tak, dzięki konstrukcji zapewniającej widoczną przerwę izolacyjną, aparat ten idealnie nadaje się do pełnienia funkcji izolacyjnej podczas prac konserwacyjnych w instalacji.
