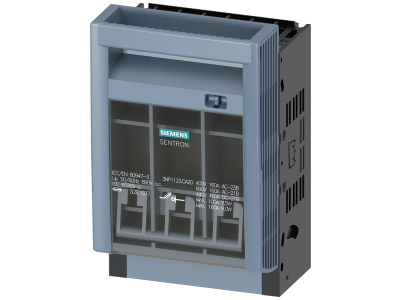

Rozłącznik Bezpiecznikowy 3NP1 NH000 3P 160A 690V AC na płytę montażową, zaciski ramowe | 3NP1123-1CA20 Siemens

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy Siemens 3NP1123-1CA20 to zaawansowane urządzenie z serii Sentron, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach przemysłowych. Urządzenie obsługuje wkładki bezpiecznikowe o rozmiarze NH000 i charakteryzuje się prądem znamionowym wynoszącym 160 A przy napięciu znamionowym izolacji do 690 V AC. Dzięki 3-biegunowej konstrukcji (3P), rozłącznik zapewnia kompleksową ochronę obwodów trójfazowych przed skutkami przeciążeń i zwarć.

Kluczowym wyróżnikiem serii 3NP1 jest zintegrowana ochrona przed dotykiem typu reach-round, która skutecznie zapobiega przypadkowemu kontaktowi personelu z elementami przewodzącymi prąd, nawet podczas prac serwisowych przy tylnej części urządzenia. Obudowa została wyposażona w duże, transparentne okienka kontrolne, które umożliwiają błyskawiczną weryfikację stanu i typu zainstalowanych wkładek bezpiecznikowych bez konieczności otwierania aparatu. Zastosowanie zacisków ramowych gwarantuje pewne i trwałe połączenie przewodów, minimalizując rezystancję zestyku i ryzyko przegrzania punktów przyłączeniowych.

• Prąd znamionowy: 160 A – idealny do zabezpieczania głównych linii zasilających i odbiorników dużej mocy.
• Rozmiar wkładki: NH000 – kompaktowe wymiary przy zachowaniu wysokiej zdolności wyłączalnej.
• Stopień ochrony: Do IP40, co zapewnia bezpieczeństwo w trudnych warunkach środowiskowych.
• Modułowa budowa: Pozwala na elastyczną rozbudowę o akcesoria, takie jak styki pomocnicze czy monitoring bezpieczników.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach krytycznych. Rozłącznik spełnia wymagania normy IEC 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki certyfikacji Siemens, urządzenie gwarantuje pełną koordynację izolacji oraz bezpieczne rozłączanie pod obciążeniem, co jest kluczowe dla ochrony personelu obsługującego rozdzielnice niskiego napięcia.

Zastosowanie

Rozłącznik 3NP1123-1CA20 znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturze budynkowej. Jest dedykowany do:

• Zabezpieczania silników elektrycznych i układów napędowych przed skutkami zwarć.
• Stosowania jako główny rozłącznik w szafach sterowniczych i rozdzielnicach nn.
• Ochrony instalacji w systemach szyn zbiorczych Siemens 8US oraz na płytach montażowych.
• Aplikacji wymagających częstej kontroli stanu zabezpieczeń dzięki wizjerom inspekcyjnym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Rozłącznik 3NP1123-1CA20 jest przystosowany do montażu na płaskiej płycie montażowej za pomocą śrub. Dzięki uniwersalnej konstrukcji, użytkownik ma możliwość szybkiej przebudowy kierunku odejścia kabli (góra lub dół), co znacznie ułatwia organizację okablowania wewnątrz rozdzielnicy. Podczas podłączania przewodów do zacisków ramowych należy zachować odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny. Urządzenie oferuje również możliwość zamknięcia na kłódkę oraz zaplombowania, co zapobiega nieautoryzowanemu dostępowi do wkładek bezpiecznikowych.

FAQ

• Czy rozłącznik posiada styki pomocnicze? Urządzenie umożliwia montaż opcjonalnych łączników pomocniczych, które mogą pracować synchronicznie lub z wyprzedzeniem, zależnie od potrzeb układu sterowania.
• Jaki jest stopień ochrony tego modelu? Standardowo urządzenie oferuje stopień ochrony do IP40 od strony czołowej, co chroni przed dostępem drutem oraz ciałami stałymi o średnicy powyżej 1 mm.
• Czy można monitorować stan bezpieczników zdalnie? Tak, seria 3NP1 wspiera funkcję elektronicznej kontroli bezpieczników wraz z monitoringiem sieci, co pozwala na integrację z systemami automatyki budynkowej i przemysłowej.
