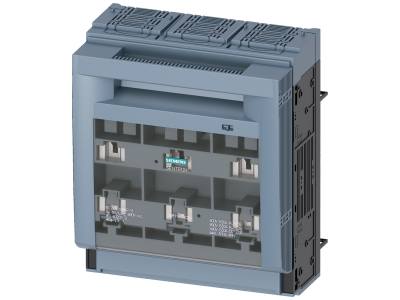

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH3, 630 A, SENTRON | 3NP1163-1BC20 Siemens

Alternatywny kod produktu: 3NP11631BC20

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1163-1BC20 to trójbiegunowe urządzenie przystosowane do wkładek bezpiecznikowych wielkości NH3 o prądzie znamionowym 630 A. Zaprojektowany do montażu w systemie szyn zbiorczych 8US o rozstawie 60 mm, zapewnia niezawodną ochronę przed przeciążeniem i zwarciem w instalacjach przemysłowych i infrastrukturalnych. Wyposażony w zacisk ramowy i osłonę płaską 32/70 mm, ułatwia szybkie podłączenie przewodów.

• Prąd znamionowy 630 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• System szyn zbiorczych 8US 60 mm: Dedykowany montaż na szynach zbiorczych zapewnia kompaktową i ergonomiczną instalację w rozdzielnicach.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu dotknięciu części przewodzących podczas montażu i eksploatacji, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: Ułatwiają szybką wizualną kontrolę stanu bezpieczników bez konieczności demontażu obudowy.
• Modułowa budowa: Umożliwia elastyczne rozszerzanie zestawu o elementy dodatkowe oraz przebudowę na wyjście kabli górą lub dołem.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1 spełnia wymagania europejskich norm dotyczących aparatury rozłącznikowej (IEC/EN 60947) oraz posiada certyfikat CE. Stopień ochrony IP40 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co jest typowe dla pracy w suchych pomieszczeniach rozdzielnic. Producent gwarantuje zgodność z wymogami bezpieczeństwa elektrycznego obowiązującymi w Unii Europejskiej.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona odbiorników przed skutkami przeciążeń i zwarć, a także bezpieczne odłączenie napięcia w celach serwisowych. Sprawdza się szczególnie w systemach szyn zbiorczych oraz w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona linii zasilających oraz odbiorników w przemyśle i infrastrukturze (maszyny, linie produkcyjne, oświetlenie przemysłowe).
• Bezpieczne rozłączanie izolacyjne obwodów w celu wykonania prac konserwacyjnych lub modernizacyjnych.
• Stosowanie w rozdzielnicach głównych oraz w systemach szyn zbiorczych 8US 60 mm.
• Element zabezpieczający w instalacach o dużym prądzie znamionowym (630 A) – m.in. w halach magazynowych, centrach danych, obiektach komercyjnych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP i odpowiednie kwalifikacje. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego obwodu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w systemie szyn zbiorczych Siemens 8US 60 mm. Przekrój przewodów należy dobrać zgodnie z normami dla prądu 630 A. Moment dokręcania zacisków ramowych stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu zaleca się sprawdzenie działania mechanizmu rozłączania oraz stanu bezpieczników.

FAQ

• Jaki stopień ochrony ma rozłącznik 3NP1163-1BC20? Stopień ochrony wynosi IP40 – zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed dotykiem narzędziem.
• Czy rozłącznik jest przystosowany do montażu w systemie szyn zbiorczych? Tak, dedykowany jest do systemu szyn zbiorczych Siemens 8US o rozstawie 60 mm, co umożliwia szybki i bezpieczny montaż w rozdzielnicach.
• Czy rozłącznik można zaplombować w pozycji wyłączonej? Tak, konstrukcja umożliwia zamknięcie i zaplombowanie pokrywy w pozycji rozłączonej, co zapobiega nieautoryzowanemu włączeniu obwodu.
