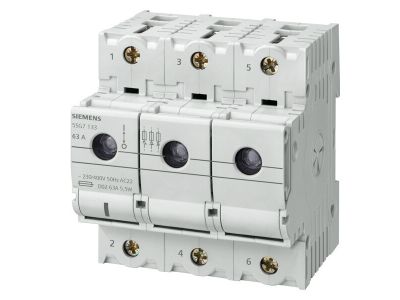

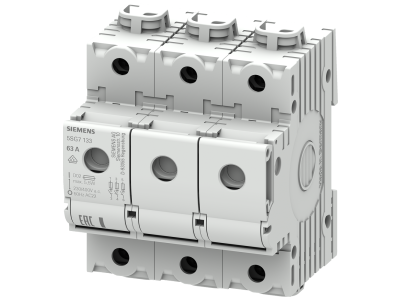

Rozłącznik bezpiecznikowy 3-biegunowy, Minized do wkładek Neozed, wlk. D02, 63A | 5SG7133 Siemens

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy SIEMENS z serii Minized, model 5SG7133, to zaawansowany aparat elektryczny zaprojektowany do profesjonalnych systemów rozdziału energii. Urządzenie stanowi precyzyjne mechaniczne połączenie funkcji rozłącznika izolacyjnego oraz oprawy bezpiecznikowej, co pozwala na skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Przystosowany do współpracy z wkładkami topikowymi systemu Neozed w rozmiarze D02, aparat obsługuje prąd znamionowy o natężeniu do 63A. Dzięki 3-biegunowej konstrukcji, rozłącznik umożliwia jednoczesne zarządzanie trzema fazami instalacji, co jest kluczowe w układach zasilania maszyn i rozdzielnic głównych.

• Wielofunkcyjność: Możliwość rozłączania obwodów w stanie bezprądowym oraz bezpieczne wyłączanie prądów roboczych i zwarciowych.
• Bezpieczeństwo serwisowe: Wyjęcie wkładek topikowych w stanie bezprądowym tworzy widoczną przerwę izolacyjną, co jest tożsame z funkcjonalnością odłącznika i gwarantuje bezpieczeństwo personelu technicznego.
• Kompaktowa budowa: System Minized charakteryzuje się zoptymalizowanymi wymiarami, co pozwala na oszczędność miejsca na szynie montażowej DIN.
• Wysoka jakość wykonania: Renomowany producent SIEMENS gwarantuje trwałość styków oraz niezawodność mechanizmu przełączającego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania norm dotyczących aparatury niskiego napięcia, co potwierdza jego przydatność do zastosowań przemysłowych i komercyjnych. Zastosowanie systemu Neozed (D02) zapewnia pełną kompatybilność z powszechnie stosowanymi wkładkami topikowymi, co ułatwia eksploatację i konserwację systemów elektroenergetycznych.

Zastosowanie

Rozłącznik 5SG7133 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i oddziałowych: Jako zabezpieczenie główne lub sekcyjne w budownictwie wielorodzinnym i biurowym.
• Przemysłu: Ochrona silników, układów sterowania oraz linii zasilających maszyny o poborze prądu do 63A.
• Automatyki budynkowej: Zabezpieczanie zaawansowanych systemów HVAC i infrastruktury technicznej obiektów.
• Instalacji fotowoltaicznych: W odpowiednio dobranych sekcjach AC jako element rozłączający i zabezpieczający.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka. Rozłącznik jest przystosowany do montażu na standardowej szynie TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Dobór wkładek: Należy stosować wyłącznie certyfikowane wkładki topikowe Neozed D02 o prądzie znamionowym nieprzekraczającym 63A.
• Przestrzeń chłodząca: W przypadku montażu wielu aparatów obok siebie, warto zachować odpowiednie odstępy dla optymalnej cyrkulacji powietrza.
• Weryfikacja stanu: Przed uruchomieniem należy sprawdzić poprawność osadzenia wkładek w gniazdach.

FAQ

1. Czy rozłącznik można otwierać pod obciążeniem?
Tak, konstrukcja aparatu pozwala na wyłączanie prądów roboczych, jednak dla zachowania maksymalnej żywotności styków zaleca się ograniczanie operacji pod pełnym obciążeniem do niezbędnego minimum.

2. Jakie wkładki pasują do tego modelu?
Urządzenie jest dedykowane do wkładek systemu Neozed w rozmiarze D02. Można stosować wkładki o mniejszym prądzie (np. 25A, 35A, 50A) przy użyciu odpowiednich tulejek redukcyjnych, o ile system na to pozwala, jednak nominalnie aparat obsługuje do 63A.

3. Czy aparat zapewnia widoczną przerwę izolacyjną?
Tak, po otwarciu rozłącznika i wyjęciu wkładek topikowych uzyskuje się fizyczną i widoczną przerwę w obwodzie, co znacząco podnosi poziom bezpieczeństwa podczas prac konserwacyjnych.
