Rozłącznik bezpiecznikowy 3-bieg. D02-LTS/63-3-HK | 114322 Eaton

Alternatywny kod produktu: D02-LTS/63-3-HK

Opis i Kluczowe Cechy

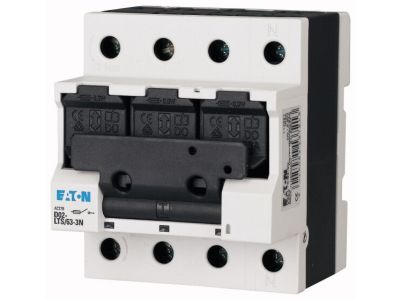

Rozłącznik bezpiecznikowy D02-LTS/63-3-HK (symbol 114322) to trójbiegunowe urządzenie przeznaczone do montażu w rozdzielnicach na szynie TH35. Dzięki napięciu znamionowemu 400 V AC oraz szerokości wynoszącej 4 jednostki przestrzenne (moduły) umożliwia bezpieczne odłączanie i zabezpieczanie obwodów przy jednoczesnym oszczędnym wykorzystaniu miejsca w szafie. Wersja wyposażona w styk pomocniczy oraz sprężyny mocujące do wkładek D01 lub cylindrycznych 10x38 podnosi funkcjonalność i ułatwia eksploatację.

• Napięcie znamionowe 400 V AC: zapewnia bezpieczną pracę w typowych instalacjach trójfazowych – możliwość odłączania obwodów o napięciu sieciowym bez ryzyka przeskoku łuku.
• Szerokość 4 modułów (4 x 18 mm): kompaktowa budowa oszczędza miejsce w rozdzielnicy, pozwalając na zabudowę większej liczby aparatów w tej samej szafie.
• Przystosowanie do wkładek bezpiecznikowych gG (gL) i aM: uniwersalność doboru wkładek – zarówno do ochrony przewodów (gG), jak i do zabezpieczania silników oraz odbiorników półprzewodnikowych (aM).
• W zestawie sprężyny mocujące do wkładek D01 oraz cylindrycznych 10×38: szybki i pewny montaż wkładek bez dodatkowych narzędzi – zwiększa wygodę i niezawodność połączenia.
• Możliwość plombowania oraz prowadzenia podwójnego przewodu po obu stronach: zabezpieczenie przed nieautoryzowaną manipulacją (plombowanie) oraz elastyczność podłączenia – możliwość łączenia dwóch przewodów na jednym zacisku.
• Styk pomocniczy w wersji D02-LTS/63-3-HK: sygnalizacja stanu rozłącznika (załączony/wyłączony) dla układów sterowania, PLC lub sygnalizacji optycznej – zwiększa kontrolę nad obwodem.
• Kodowanie prądu za pomocą wkładek adapterowych tulejowych: zabezpieczenie przed włożeniem wkładki o zbyt dużym prądzie znamionowym – podnosi bezpieczeństwo instalacji.
• Możliwość podłączenia szyn zbiorczych z prądem różnicowym: kompatybilność z systemami szyn zbiorczych umożliwia tworzenie rozdzielnic z wyłącznikami różnicowoprądowymi w jednej szynie.

Zgodność z Normami

Rozłącznik bezpiecznikowy D02-LTS/63-3-HK został zaprojektowany zgodnie z europejskimi normami oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki swojej konstrukcji i wyposażeniu (styk pomocniczy, sprężyny mocujące, kodowanie prądu) rozłącznik sprawdza się w różnorodnych aplikacjach wymagających bezpiecznego odłączania i zabezpieczania obwodów.

• Odłączanie i zabezpieczanie obwodów oświetleniowych, gniazd wtyczkowych oraz odbiorników w budynkach mieszkalnych i komercyjnych.
• Sterowanie i ochrona silników oraz urządzeń przemysłowych z wykorzystaniem wkładek aM – w szafach sterowniczych i rozdzielnicach głównych.
• Jako główny rozłącznik w rozdzielnicach podlicznikowych i zdalnych – z możliwością plombowania dla zabezpieczenia przed przypadkowym załączeniem.
• Integracja z systemami automatyki budynkowej (BMS) poprzez styk pomocniczy – sygnalizacja stanu pracy, blokady, komunikacja z PLC.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj zaciski zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego wkładek bezpiecznikowych oraz spodziewanego obciążenia. Rozłącznik umożliwia prowadzenie podwójnego przewodu po obu stronach – pamiętaj o zachowaniu odpowiedniego przekroju dla każdego z przewodów.

FAQ

• Czy rozłącznik posiada wbudowany styk pomocniczy? Jak jest sygnalizowany stan? Tak, wersja D02-LTS/63-3-HK wyposażona jest w styk pomocniczy, który sygnalizuje położenie dźwigni (załączony/wyłączony). Styk ten można wykorzystać do przekazania informacji do układu sterowania lub sygnalizacji optycznej.
• Jakie wkładki bezpiecznikowe można stosować w tym rozłączniku? Rozłącznik przystosowany jest do wkładek bezpiecznikowych o klasie użytkowania gG (gL) oraz aM. W zestawie znajdują się sprężyny mocujące do wkładek D01 (6×32 mm) oraz cylindrycznych 10×38 mm. Dodatkowo kodowanie prądu za pomocą wkładek adapterowych tulejowych uniemożliwia włożenie wkładki o zbyt wysokim prądzie.
• Jaki jest stopień ochrony rozłącznika? Producent nie podaje konkretnego stopnia IP w dostarczonych danych. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma stopień ochrony IP20 od strony czołowej (ochrona przed dotknięciem palcem). W celu uzyskania wyższej ochrony należy zastosować odpowiednią obudowę rozdzielnicy.
