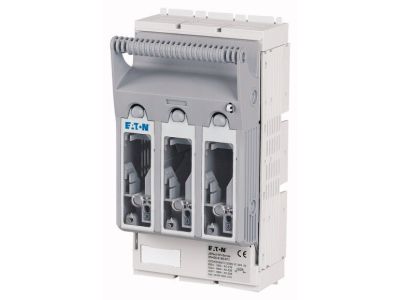

Rozłącznik bezpiecznikowy 3-bieg. 160A NH00, montaż na Sasy 60i, wersja Basic XNH00-S160 | 183033 Eaton

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy EATON XNH00-S160 to zaawansowany aparat łączeniowy zaprojektowany z myślą o profesjonalnych systemach rozdziału energii niskiego napięcia. Urządzenie jest dedykowane do montażu w systemie szyn zbiorczych Sasy 60i o rozstawie 60 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy oraz skrócenie czasu instalacji. Model ten obsługuje wkładki bezpiecznikowe typu NH00 oraz NH000, oferując prąd znamionowy roboczy na poziomie 160A. Wyposażenie w zacisk płaski typu M8 umożliwia bezpieczne i trwałe przyłączenie przewodów o przekroju znamionowym do 95 mm², co gwarantuje stabilne przesyłanie energii przy minimalnych stratach na stykach. Unikalną cechą wersji Basic jest możliwość błyskawicznej zmiany kierunku odejścia kablowego (góra lub dół), co pozwala na elastyczne dopasowanie aparatu do konfiguracji okablowania wewnątrz szafy sterowniczej.

• Trójbiegunowa konstrukcja: Zapewnia jednoczesne rozłączanie wszystkich faz, podnosząc poziom bezpieczeństwa obsługi.
• System Sasy 60i: Bezpośredni montaż na szynach zbiorczych o rozstawie 60 mm bez konieczności dodatkowych adapterów.
• Zacisk płaski M8: Przystosowany do końcówek kablowych i przewodów o przekroju do 95 mm², zapewniający wysoki moment dokręcania i pewność połączenia.
• Uniwersalność wkładek: Pełna kompatybilność z wkładkami topikowymi NH00 oraz mniejszymi NH000.
• Elastyczność montażu: Zmiana przyłącza góra/dół w ciągu kilku sekund bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami inżynieryjnymi i spełnia wymagania normy IEC/EN 60947-3, dotyczącej rozłączników i odłączników bezpiecznikowych. Dzięki temu aparat gwarantuje bezpieczne rozłączanie prądów roboczych oraz ochronę przed skutkami zwarć. Urządzenie współpracuje z wkładkami bezpiecznikowymi produkowanymi zgodnie z normą IEC 60269, co zapewnia powtarzalność parametrów ochronnych i niezawodność w sytuacjach awaryjnych.

Zastosowanie

Rozłącznik XNH00-S160 jest idealnym rozwiązaniem dla prefabrykatorów rozdzielnic, inżynierów utrzymania ruchu oraz instalatorów systemów przemysłowych. Znajduje zastosowanie w głównych tablicach rozdzielczych, systemach zasilania maszyn, centrach danych oraz w infrastrukturze budynkowej, gdzie wymagana jest wysoka gęstość upakowania aparatury na szynach zbiorczych 60 mm. Dzięki opcjonalnej blokadzie XNH-XLOCK, urządzenie może być stosowane w miejscach wymagających zabezpieczenia przed nieautoryzowanym dostępem lub przypadkowym załączeniem podczas prac serwisowych.

Wskazówki Montażowe

Podczas instalacji na szynach zbiorczych Sasy 60i należy upewnić się, że szyny są czyste i wolne od tlenków. Montaż odbywa się poprzez zatrzaśnięcie aparatu na systemie szynowym, co zapewnia automatyczne połączenie elektryczne. Przy podłączaniu przewodów do zacisków płaskich M8, zaleca się stosowanie klucza dynamometrycznego, aby uzyskać odpowiedni moment dokręcania zgodny z dokumentacją techniczną producenta, co zapobiega luzowaniu się styków pod wpływem drgań i zmian temperatury. Zmiana kierunku odejścia kablowego powinna być wykonywana przy stanie beznapięciowym urządzenia.

FAQ

• Czy rozłącznik można zablokować w pozycji otwartej? Tak, aparat posiada opcję montażu blokady na kłódkę XNH-XLOCK, co jest kluczowe dla procedur LOTO (Lockout/Tagout).
• Jakie wkładki bezpiecznikowe pasują do tego modelu? Urządzenie jest kompatybilne z wkładkami topikowymi w rozmiarze NH00 oraz NH000.
• Czy do zmiany kierunku kabli potrzebne są dodatkowe części? Nie, konstrukcja XNH00-S160 pozwala na zmianę orientacji przyłącza góra/dół bez konieczności dokupowania dodatkowych akcesoriów.
• Jaki jest maksymalny przekrój przewodu? Dzięki zaciskowi M8 można podłączyć przewody o przekroju do 95 mm².
