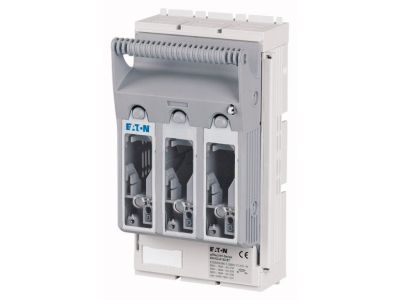

Rozłącznik bezpiecznikowy 3-bieg. 160A NH00, LTS-160/00/3E | 183025 Eaton

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy EATON LTS-160/00/3E o numerze katalogowym 183025 to zaawansowany aparat elektryczny zaprojektowany do profesjonalnych systemów rozdziału energii. Urządzenie obsługuje prąd znamionowy o natężeniu do 160 A, co pozwala na bezpieczną pracę w wymagających obwodach przemysłowych. Przystosowany jest do współpracy z wkładkami topikowymi o rozmiarze NH00, które stanowią wymienny element zabezpieczający przed skutkami zwarć i przeciążeń. Konstrukcja 3-biegunowa umożliwia jednoczesne rozłączanie wszystkich faz, co jest kluczowe dla bezpieczeństwa obsługi i ochrony podłączonych odbiorników trójfazowych. Obudowa wykonana z wysokiej jakości materiałów termoizolacyjnych zapewnia wysoką wytrzymałość mechaniczną oraz odporność na działanie łuku elektrycznego powstającego podczas przełączania pod obciążeniem.

• Prąd znamionowy ciągły: 160 A, gwarantujący stabilną pracę w instalacjach o dużym zapotrzebowaniu na moc.
• Rozmiar wkładek: NH00, powszechnie stosowany standard ułatwiający serwisowanie i dostępność części zamiennych.
• Liczba biegunów: 3, zapewniająca pełną ochronę i separację obwodów trójfazowych.
• Ergonomiczna rączka: Umożliwia pewne i szybkie przełączanie, minimalizując czas trwania łuku elektrycznego.
• Kompaktowa budowa: Pozwala na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnic elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i projektanci mają pewność, że aparat zachowuje odpowiednie parametry izolacyjne oraz zdolność do bezpiecznego przerywania prądów roboczych i przeciążeniowych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu na rynku europejskim.

Zastosowanie

Rozłącznik EATON LTS-160/00/3E znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym rozwiązaniem do głównych tablic rozdzielczych w budynkach komercyjnych, zakładach produkcyjnych oraz centrach logistycznych. Może być wykorzystywany jako zabezpieczenie główne linii zasilających, ochrona silników o dużej mocy (w połączeniu z odpowiednimi wkładkami zwłocznymi) oraz jako element zabezpieczający w bateriach kondensatorów. Dzięki wysokiej zdolności zwarciowej, aparat ten jest kluczowym elementem w systemach, gdzie priorytetem jest ciągłość zasilania i ochrona kosztownej infrastruktury maszynowej.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynach zbiorczych, zależnie od konfiguracji rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków na skutek zbyt małego docisku. Zaleca się regularną kontrolę stanu wkładek topikowych oraz czystości styków pomocniczych. Przed przystąpieniem do wymiany wkładek należy upewnić się, że aparat znajduje się w pozycji otwartej, co gwarantuje bezpieczną przerwę izolacyjną.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki topikowe NH00 należy dokupić osobno, dopasowując ich charakterystykę (np. gG lub aM) do specyfiki chronionego obwodu.
• Czy aparat można montować w dowolnej pozycji? Zaleca się montaż pionowy, jednak dopuszczalne są inne konfiguracje zgodnie z dokumentacją techniczną producenta EATON, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Jaki jest stopień ochrony tego urządzenia? Standardowo aparat zapewnia stopień ochrony IP20 od czoła po zamontowaniu w rozdzielnicy, co chroni przed przypadkowym dotknięciem części pod napięciem.
