Rozłącznik bezpiecznikowy 3-bieg. 160A NH00, Basic, XNH00-A160-BT | 183026 Eaton

Alternatywny kod produktu: XNH00-A160-BT

Opis i Kluczowe Cechy

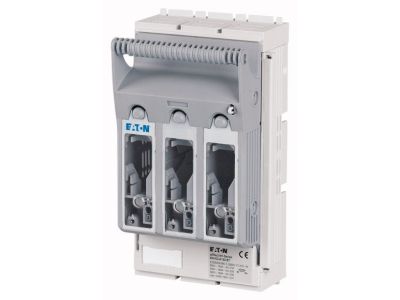

Rozłącznik bezpiecznikowy NH serii Basic o symbolu XNH00-A160-BT (numer katalogowy 183026) to wykonany w standardzie przemysłowym 3-biegunowy odłącznik obciążenia o prądzie znamionowym 160 A. Przeznaczony do wkładek bezpiecznikowych w rozmiarach NH000 i NH00, wyposażony w zaciski skrzynkowe umożliwiające podłączenie przewodów o przekroju od 1,5 do 95 mm². Dzięki płycie montażowej urządzenie można łatwo i stabilnie zamocować w rozdzielnicy lub szafie sterowniczej.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, zapewniając odpowiednią rezerwę dla zabezpieczanych urządzeń i instalacji.
• Trzy bieguny: Gwarantuje jednoczesne odłączenie wszystkich faz, co jest kluczowe przy pracach serwisowych i w przypadku awarii.
• Zaciski skrzynkowe 1,5–95 mm²: Zapewniają pewne i powtarzalne połączenie przewodów o szerokim zakresie przekrojów, minimalizując spadki napięcia i ryzyko luzowania się przyłączy.
• Zgodność z wkładkami NH000 i NH00: Pozwala na elastyczny dobór wkładek bezpiecznikowych w zależności od wymaganego prądu zwarciowego i charakterystyki zabezpieczenia.
• Opcjonalne zamykanie na kłódkę (XNH-XLOCK): Umożliwia mechaniczne zablokowanie rozłącznika w pozycji wyłączonej, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.

Zgodność z Normami

Rozłącznik bezpiecznikowy XNH00-A160-BT został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Urządzenie spełnia wymogi stawiane aparaturze łączeniowej w instalacjach niskiego napięcia, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Rozłącznik bezpiecznikowy NH serii Basic znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obciążenia oraz ochrona przepięciowa w obwodach głównych rozdzielnic przemysłowych i budynkowych.

• Zabezpieczanie obwodów rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych i komercyjnych.
• Odłączanie napięcia w celach serwisowych – umożliwia bezpieczną pracę przy konserwacji maszyn i urządzeń.
• Ochrona kabli i przewodów przed skutkami zwarć i przeciążeń dzięki współpracy z wkładkami bezpiecznikowymi NH.
• Sterowanie i zabezpieczanie odbiorników takich jak silniki, transformatory czy piece grzewcze w instalacjach wymagających wysokiej niezawodności.

Wskazówki Montażowe

Montaż, podłączenie i demontaż rozłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Rozłącznik montowany jest na płycie montażowej za pomocą dostarczonych otworów mocujących. Zaciski skrzynkowe należy dokręcić momentem zgodnym z dokumentacją producenta (zazwyczaj 2–3 Nm dla przewodów w zakresie 1,5–95 mm²). Przekrój przewodów dobieraj do prądu obciążenia zgodnie z normą IEC 60364. Po zamontowaniu sprawdź poprawność działania poprzez kilkukrotne przełączenie dźwigni.

FAQ

• Czy rozłącznik można zablokować w pozycji wyłączonej? Tak, istnieje opcjonalny zamek XNH-XLOCK, który montuje się na dźwigni i pozwala na założenie kłódki, uniemożliwiając przypadkowe załączenie.
• Jakie wkładki bezpiecznikowe mogę stosować? Rozłącznik jest przystosowany do wkładek bezpiecznikowych w rozmiarach NH000 (do 100 A) oraz NH00 (do 160 A). Należy dobierać wkładki o odpowiednim prądzie znamionowym i charakterystyce do konkretnego obwodu.
• Czy urządzenie posiada stopień ochrony IP? W dostępnych danych produkta nie podano stopnia ochrony. Zalecamy sprawdzenie w pełnej karcie katalogowej lub montaż w obudowie o odpowiednim IP, aby zapewnić ochronę przed pyłem i wilgocią.
