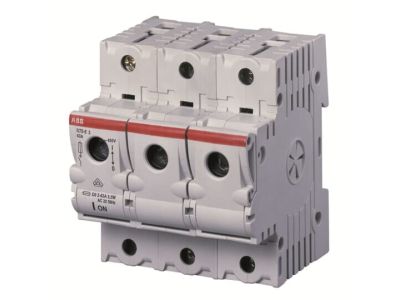

Rozłącznik bezpiecznikowy 2-63A, pro M compact, ILTS-E2 | 2CDE102001R1901 ABB

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy ABB ILTS-E2 z serii pro M compact to zaawansowane rozwiązanie inżynieryjne zaprojektowane dla profesjonalnych systemów rozdziału energii. Urządzenie wykorzystuje innowacyjną technologię szufladową, która w połączeniu z precyzyjnym mechanizmem zatrzaskowym zapewnia najwyższy poziom ergonomii i niezawodności. Kluczowym elementem konstrukcyjnym jest uwięziony nośnik wkładki bezpiecznikowej, który eliminuje ryzyko zgubienia komponentów podczas prac serwisowych. Bezpieczeństwo operatora jest priorytetem – konstrukcja aparatu wymusza, aby wymiana wkładki bezpiecznikowej odbywała się wyłącznie w stanie beznapięciowym, co skutecznie zapobiega powstawaniu łuku elektrycznego przy próbie manipulacji pod obciążeniem.

• Zakres prądu znamionowego: od 2 Amperów do 63 Amperów, co pozwala na elastyczne dopasowanie do obciążenia obwodu.
• Technologia szufladowa: gwarantuje pewny styk i łatwą obsługę nawet w ciasnych rozdzielnicach.
• Kompatybilność: urządzenie współpracuje z wkładkami bezpiecznikowymi typu D02 oraz, przy zastosowaniu specjalnego elementu redukcyjnego, z wkładkami D01.

Zgodność z Normami

Rozłącznik ILTS-E2 jest w pełni zintegrowany z systemem pro M compact, co gwarantuje pełną kompatybilność z pozostałą aparaturą modułową marki ABB. Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi normami dotyczącymi aparatury niskiego napięcia, co zapewnia jego trwałość i bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Wysoka jakość materiałów izolacyjnych oraz precyzja wykonania styków przekładają się na długą żywotność mechaniczną i elektryczną urządzenia.

Zastosowanie

Aparat znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych, zarówno w budownictwie komercyjnym, jak i w sektorze przemysłowym. Jest idealnym rozwiązaniem do zabezpieczania obwodów zasilających, sterowniczych oraz odbiorczych, gdzie wymagana jest selektywność zabezpieczeń oraz możliwość bezpiecznego odłączenia obwodu. Dzięki swojej uniwersalności, rozłącznik ILTS-E2 jest często wybierany przez prefabrykatorów rozdzielnic do ochrony silników, grzałek oraz innych odbiorników o prądzie znamionowym do 63A.

Wskazówki Montażowe

Montaż urządzenia na standardowej szynie DIN (TH35) jest szybki i intuicyjny dzięki dopracowanemu systemowi zatrzasków. Rozłącznik wyposażony jest w dwuskrzynkowe terminale przyłączeniowe po obu stronach, co umożliwia stabilne mocowanie przewodów o różnych przekrojach. Szczególnym ułatwieniem dla instalatora jest konstrukcja dolnego zacisku, która wspiera montaż okablowania krzyżowego (szynowania), co znacząco skraca czas prefabrykacji rozdzielnicy. Dodatkowo, aparat jest kompatybilny z wyłącznikiem pomocniczym, który pozwala na zdalne monitorowanie pozycji styków i sygnalizację stanu pracy do systemów nadrzędnych (np. BMS lub PLC).

FAQ

• Czy wkładkę bezpiecznikową można wymienić podczas pracy urządzenia? Nie, ze względów bezpieczeństwa mechanizm blokuje dostęp do wkładki, dopóki rozłącznik znajduje się w pozycji załączonej. Wymiana jest możliwa tylko po całkowitym odłączeniu zasilania.
• Jakie typy wkładek bezpiecznikowych obsługuje ten model? Rozłącznik jest natywnie przystosowany do wkładek D02. Można w nim również stosować wkładki D01, pod warunkiem użycia odpowiedniego elementu redukcyjnego.
• Czy urządzenie posiada sygnalizację stanu? Tak, rozłącznik jest kompatybilny z opcjonalnym wyłącznikiem pomocniczym, który wskazuje aktualną pozycję przełączania.
