Rozłącznik bezpiecznikowy 1P do 63A, pro M compact, ILTS-E1 | 2CDE101001R1901 ABB

Opis i Kluczowe Cechy

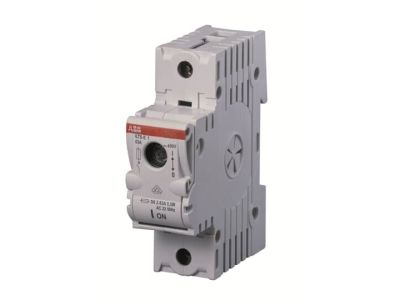

Rozłącznik bezpiecznikowy ABB ILTS-E1 z serii pro M compact to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych, zaprojektowane z myślą o maksymalnym bezpieczeństwie i komforcie obsługi. Urządzenie charakteryzuje się innowacyjną technologią szufladową, która eliminuje ryzyko przypadkowego kontaktu z częściami pod napięciem. Dzięki zastosowaniu mechanizmu zatrzaskowego oraz uwięzionego nośnika wkładki bezpiecznikowej, proces wymiany elementu topikowego jest szybki i precyzyjny. Kluczowym aspektem konstrukcyjnym jest blokada mechaniczna, która wymusza wymianę bezpiecznika wyłącznie w stanie beznapięciowym, co stanowi istotny atut w kontekście bezpieczeństwa pracy personelu technicznego.

• Prąd znamionowy: Urządzenie przystosowane jest do pracy z prądem o natężeniu do 63A, co pozwala na zabezpieczanie obwodów o dużym obciążeniu.
• Wszechstronność wkładek: Rozłącznik jest w pełni kompatybilny z wkładkami bezpiecznikowymi typu D02, a przy zastosowaniu odpowiedniego elementu redukcyjnego, również z wkładkami D01.
• Zaciski dwuskrzynkowe: Wyposażenie w terminale dwuskrzynkowe po obu stronach urządzenia umożliwia jednoczesne podłączenie przewodów o różnych przekrojach oraz szyn grzebieniowych.
• Sygnalizacja stanu: Konstrukcja pozwala na montaż opcjonalnego wyłącznika pomocniczego, który zdalnie informuje o pozycji przełączania styków.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obwodów pod obciążeniem oraz trwałość mechaniczną i elektryczną. Jako element systemu pro M compact, rozłącznik ILTS-E1 przechodzi rygorystyczne testy jakościowe ABB, co gwarantuje niezawodność w najbardziej wymagających aplikacjach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik bezpiecznikowy ILTS-E1 znajduje szerokie zastosowanie w nowoczesnych rozdzielnicach niskiego napięcia. Jest idealnym rozwiązaniem do zabezpieczania obwodów zasilających w budownictwie mieszkaniowym, obiektach użyteczności publicznej oraz w przemyśle. Dzięki możliwości montażu okablowania krzyżowego w dolnym zacisku, urządzenie to doskonale sprawdza się w systemach, gdzie wymagana jest optymalizacja miejsca w rozdzielnicy oraz przejrzystość prowadzenia przewodów. Możliwość współpracy z systemami automatyki poprzez styki pomocnicze czyni go fundamentem nowoczesnych instalacji typu Smart Building.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TH35) zgodnie z poniższymi zaleceniami:

• Podłączenie przewodów: Należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się terminali.
• Okablowanie krzyżowe: Wykorzystaj dolny zacisk do realizacji mostkowania między modułami, co znacząco skraca czas montażu i poprawia estetykę wnętrza rozdzielnicy.
• Wymiana wkładki: Przed wysunięciem szuflady upewnij się, że dźwignia znajduje się w pozycji OFF. Mechanizm uwięzionego nośnika zapobiega zgubieniu wkładki podczas prac serwisowych.
• Przestrzeń: Zachowaj odpowiednie odstępy izolacyjne zgodnie z projektem instalacji, szczególnie przy pracy z maksymalnym prądem znamionowym 63A.

FAQ

1. Czy mogę użyć wkładek D01 w tym rozłączniku?
Tak, rozłącznik ILTS-E1 jest kompatybilny z wkładkami D01, jednak wymaga to zastosowania dedykowanego elementu redukcyjnego.

2. Czy wymiana bezpiecznika pod napięciem jest możliwa?
Nie, konstrukcja urządzenia wymusza odłączenie zasilania przed uzyskaniem dostępu do wkładki bezpiecznikowej, co jest kluczowym zabezpieczeniem przed łukiem elektrycznym.

3. Czy urządzenie posiada wskaźnik zadziałania bezpiecznika?
Podstawowa wersja wskazuje pozycję styków, natomiast pełną informację o stanie pracy można uzyskać poprzez doposażenie rozłącznika w kompatybilny wyłącznik pomocniczy.
