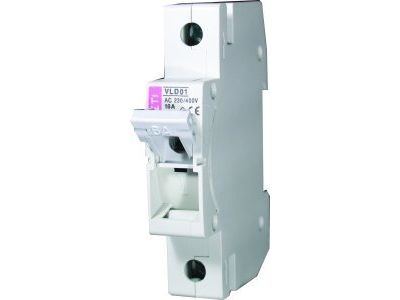

Rozłącznik bezpiecznikowy 1P 16A D01 VLD01 | 002261003 Eti

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy VLD01 o numerze katalogowym 2261003 to zaawansowany aparat modułowy renomowanej marki ETI, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie łączy w sobie funkcjonalność rozłącznika izolacyjnego oraz zabezpieczenia nadprądowego realizowanego przez wkładki topikowe typu D01. Prąd znamionowy wynoszący 16 A pozwala na skuteczną ochronę obwodów odbiorczych oraz rozdzielczych przed skutkami przeciążeń i zwarć.

Kluczową cechą konstrukcyjną tego modelu jest zastosowanie wysuwanej szuflady na wkładki topikowe. Rozwiązanie to umożliwia uzyskanie bezpiecznej, widocznej przerwy izolacyjnej w obwodzie elektrycznym, co jest niezbędne podczas prac konserwacyjnych lub serwisowych. Dzięki solidnej obudowie i precyzyjnemu mechanizmowi, aparat gwarantuje długowieczność oraz niezawodność działania nawet w wymagających warunkach przemysłowych.

• Konstrukcja 1-biegunowa (1P): Przeznaczona do zabezpieczania pojedynczych faz w układach zasilania.
• System D01: Kompatybilność ze standardowymi wkładkami topikowymi typu D01, co ułatwia eksploatację i wymianę elementów roboczych.
• Widoczna przerwa izolacyjna: Mechanizm szufladowy zapewnia fizyczne odłączenie obwodu, podnosząc standardy bezpieczeństwa BHP.
• Wielofunkcyjność: Możliwość stosowania jako wyłącznik główny lub zabezpieczenie przedlicznikowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej i zabezpieczającej. Spełnienie wymagań normy IEC/EN 60947-3 gwarantuje, że rozłącznik VLD01 posiada odpowiednie właściwości izolacyjne oraz zdolność do bezpiecznego przełączania prądów roboczych. Posiadanie certyfikatów jakościowych potwierdza wysoką odporność dielektryczną oraz mechaniczną obudowy, co jest kluczowe dla profesjonalnych instalacji elektroenergetycznych.

Zastosowanie

Rozłącznik bezpiecznikowy ETI VLD01 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze komercyjnym oraz przemysłowym. Dzięki swojej charakterystyce idealnie sprawdza się jako:

• Zabezpieczenie przedlicznikowe: Pełni rolę głównego punktu odcięcia zasilania przed układem pomiarowym.
• Wyłącznik główny w rozdzielnicach: Pozwala na szybkie i bezpieczne odizolowanie całej sekcji instalacji.
• Ochrona obwodów sterowniczych: Zabezpiecza wrażliwe elementy automatyki przed skutkami awarii sieci.
• Zabezpieczenie odbiorników końcowych: Chroni urządzenia o prądzie znamionowym do 16 A przed zniszczeniem w wyniku zwarcia.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik jest przystosowany do montażu na standardowej szynie montażowej TH-35 (DIN), co zapewnia szybką i stabilną instalację wewnątrz typowych rozdzielnic modułowych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć nadmiernego nagrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i poprawia parametry przewodzenia. Przed uruchomieniem należy upewnić się, że wkładka topikowa D01 jest prawidłowo osadzona w szufladzie rozłącznika.

FAQ

• Czy rozłącznik VLD01 posiada wkładkę topikową w zestawie? Zazwyczaj wkładki topikowe należy dokupić osobno, dobierając ich charakterystykę do konkretnych potrzeb instalacji.
• Czy można go używać jako rozłącznik izolacyjny? Tak, konstrukcja aparatu pozwala na pełnienie funkcji izolacyjnej, zapewniając bezpieczną przerwę w obwodzie po wysunięciu szuflady.
• Jaki jest stopień ochrony tego urządzenia? Standardowo aparaty modułowe montowane w rozdzielnicach posiadają stopień ochrony IP20, co chroni przed dotykiem części pod napięciem palcem.
• Czy szuflada jest zabezpieczona przed przypadkowym wypadnięciem? Tak, mechanizm szuflady jest zaprojektowany tak, aby stabilnie trzymać wkładkę, a jej wysunięcie wymaga celowego działania operatora.
