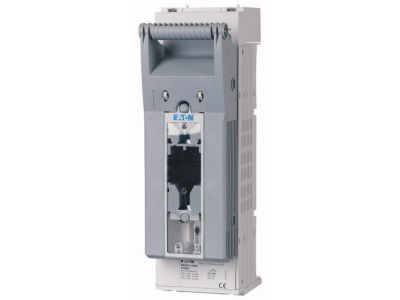

Rozłącznik bezpiecznikowy 1-bieg. 400/630A NH3, montaż na płycie, wersja Basic XNH32-1-A630 | 183063 Eaton

Alternatywny kod produktu: XNH32-1-A630

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy 1-biegunowy XNH32-1-A630 w wersji Basic to urządzenie przeznaczone do montażu na płycie, kompatybilne z wkładkami bezpiecznikowymi NH2 i NH3. Wyposażony w zacisk płaski M10 o maksymalnym przekroju 240 mm², umożliwia bezpieczne i pewne przyłączanie przewodów o dużej średnicy przy wysokich prądach roboczych. Konstrukcja przystosowana do prądów do 400 A (NH2) i do 630 A (NH3) zapewnia elastyczność w doborze zabezpieczenia dla różnych obwodów.

• Wkładki bezpiecznikowe NH2/NH3: Możliwość zastosowania wkładek o prądzie do 400 A (NH2) lub do 630 A (NH3) – dostosowanie zabezpieczenia do rzeczywistego obciążenia bez konieczności zmiany rozłącznika.
• Zacisk płaski M10 – maks. przekrój 240 mm²: Pewne podłączenie przewodów o dużym przekroju, minimalizujące spadki napięcia i ryzyko przegrzewania się połączeń przy prądach rzędu kilkuset amperów.
• Montaż na płycie: Stabilne osadzenie w rozdzielnicach głównych i tablicach bezpiecznikowych, umożliwiające łatwą integrację z istniejącą infrastrukturą.
• Wersja Basic: Ekonomiczne rozwiązanie bez dodatkowych elementów sygnalizacyjnych, przeznaczone do standardowych zastosowań przemysłowych i energetycznych.
• Konstrukcja 1-biegunowa: Dedykowana do zabezpieczania jednego przewodu fazowego, typowa dla rozdzielnic prądu przemiennego i stałego w sieciach IT/TN.

Zgodność z Normami

Rozłącznik bezpiecznikowy został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznakowanie CE. Produkt wykonany w standardzie DIN, co gwarantuje jego niezawodność i bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Rozłącznik bezpiecznikowy XNH32-1-A630 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe obwodów dużej mocy. Idealnie sprawdza się w:

• Rozdzielnicach głównych w obiektach przemysłowych i komercyjnych – jako główne zabezpieczenie linii zasilających.
• Systemach dystrybucji energii wymagających montażu na płycie – tam, gdzie szyna DIN nie jest możliwa do zastosowania.
• Zabezpieczaniu obwodów z dużymi przekrojami przewodów (do 240 mm²) – np. przy zasilaniu maszyn, silników, transformatorów.
• Modernizacji starszych instalacji bezpiecznikowych – dzięki kompatybilności z popularnymi wkładkami NH2 i NH3.

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na płycie montażowej (nie na szynie DIN) – wymagane jest stabilne i sztywne zamocowanie. Zaciski dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do rzeczywistego obciążenia, uwzględniając maksymalny przekrój dopuszczalny (240 mm² dla zacisku M10). Należy stosować odpowiednie wkładki bezpiecznikowe o parametrach zgodnych z projektem instalacji.

FAQ

• Jaki jest maksymalny prąd znamionowy dla poszczególnych wkładek? Dla wkładek NH2 maksymalny prąd wynosi 400 A, dla wkładek NH3 – 630 A. Zaleca się dobór wkładki zgodnie z obciążeniem obwodu.
• Czy rozłącznik ma styk pomocniczy lub sygnalizację? Wersja Basic nie jest wyposażona w styki pomocnicze ani wskaźniki zadziałania. W razie potrzeby sygnalizacji należy zastosować odpowiednie dodatkowe moduły.
• Jaki przekrój przewodu można podłączyć do zacisku? Zacisk płaski M10 obsługuje przewody o przekroju do 240 mm². Minimalny przekrój nie jest określony przez producenta – należy dobrać go zgodnie z projektem instalacji.
