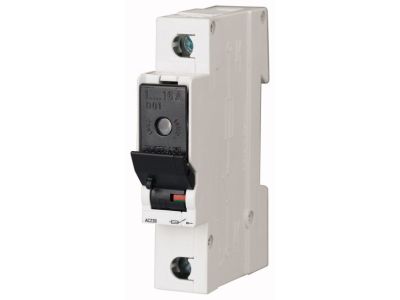

Rozłącznik bezpiecznikowy 1-bieg. (1P), 16A, Z-SLS/D01/1 | 263155 Eaton

Alternatywny kod produktu: Z-SLS/D01/1

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy 1-biegunowy (1P) o prądzie znamionowym 16A, oznaczony symbolem Z-SLS/D01/1 (nr kat. 263155), przeznaczony do współpracy z wkładkami bezpiecznikowymi typu D01 w zakresie 2–16 A. Wyposażony w funkcję migania sygnalizującą przepalenie bezpiecznika oraz mechaniczne kodowanie prądu, które uniemożliwia zastosowanie wkładki o zbyt wysokim prądzie. Elementy wtykowe bez zaślepek śrubowych przyspieszają montaż, a możliwość plombowania i prowadzenia dwóch przewodów z obu stron zwiększa elastyczność i bezpieczeństwo instalacji.

• Funkcja migania: Natychmiastowa wizualna sygnalizacja przepalonej wkładki bezpiecznikowej – ułatwia lokalizację uszkodzonego obwodu bez konieczności demontażu.
• Mechaniczne kodowanie prądu: Zapobiega włożeniu wkładki o prądzie znamionowym wyższym niż 16 A, co chroni instalację przed przeciążeniem i zwiększa bezpieczeństwo.
• Elementy wtykowe bez zaślepek śrubowych: Szybki i intuicyjny montaż przewodów – oszczędność czasu podczas instalacji w rozdzielnicy.
• Możliwość plombowania: Zabezpiecza przed nieuprawnionym dostępem i zmianą konfiguracji – niezbędne w obwodach wymagających kontroli (np. w budynkach wielorodzinnych).
• Możliwość prowadzenia dwóch przewodów z obu stron: Umożliwia łatwe rozgałęzianie i upraszcza okablowanie zarówno od góry, jak i od dołu rozłącznika.

Zgodność z Normami

Rozłącznik bezpiecznikowy Z-SLS/D01/1 jest zgodny z normą IEC/EN 60947-3, co potwierdza jego przydatność do bezpiecznego rozłączania obciążeń w instalacjach elektrycznych. Posiada certyfikat CE.

Zastosowanie

Rozłącznik bezpiecznikowy 1P 16A dedykowany jest do zabezpieczania obwodów odbiorczych w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest szybka identyfikacja przepalonego bezpiecznika oraz kontrola nad wkładkami bezpiecznikowymi.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych o prądzie do 16 A.
• Ochrona linii zasilających w instalacjach wymagających plombowania (np. obwody wspólne w budynkach wielorodzinnych, obwody administracyjne).
• Podział obwodów w szafach sterowniczych i rozdzielnicach przemysłowych jako łącznik bezpiecznikowy.
• Wykorzystanie w automatyce budynkowej do zabezpieczania zasilaczy sterowników i modułów wykonawczych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie TH-35 (DIN 35 mm). Przekrój przewodów dobierz do prądu znamionowego obwodu (max. 16 A). Moment dokręcania zacisków oraz głębokość odizolowania przewodów – zgodnie z dokumentacją producenta. Po zamontowaniu zaleca się sprawdzenie poprawności działania funkcji migania oraz plomby.

FAQ

• Czy rozłącznik sygnalizuje przepalenie bezpiecznika? Tak, dzięki wbudowanej funkcji migania – po przepaleniu wkładki wskaźnik zaczyna migać, co ułatwia lokalizację uszkodzonego obwodu bez konieczności wyjmowania wkładki.
• Jakie wkładki bezpiecznikowe mogę stosować? Rozłącznik jest przystosowany do wkładek bezpiecznikowych D01 o prądach znamionowych 2, 4, 6, 10 i 16 A. Mechaniczne kodowanie uniemożliwia włożenie wkładki o prądzie wyższym niż 16 A.
• Czy rozłącznik można zaplombować? Tak, konstrukcja pokrywy umożliwia zaplombowanie, co zabezpiecza przed przypadkowym lub nieuprawnionym dostępem – szczególnie w instalacjach wymagających kontroli i nadzoru.
