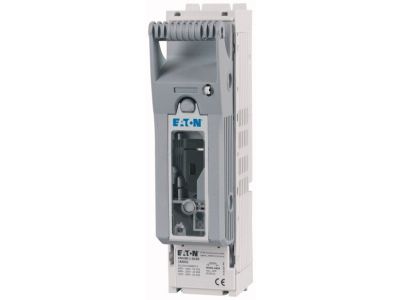

Rozłącznik bezpiecznikowy 1-bieg. 160A NH00, Basic, XNH00-1-A160 | 183031 Eaton

Alternatywny kod produktu: XNH00-1-A160

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy 1-biegunowy NH00 Basic (symbol 183031) o prądzie znamionowym 160 A, przeznaczony do wkładek bezpiecznikowych NH000 i NH00. Wyposażony w zacisk płaski M8 umożliwiający podłączenie przewodów o przekroju do 95 mm². Montowany na płycie montażowej, zapewnia niezawodne odłączanie obwodów w rozdzielnicach głównych i szafach sterowniczych.

• Prąd znamionowy 160 A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, np. w instalacjach przemysłowych, bez ryzyka przegrzania styków.
• Wkładki bezpiecznikowe NH000 i NH00: kompatybilność z najczęściej stosowanymi wkładkami w rozdzielnicach głównych, ułatwia dobór zabezpieczeń.
• Zacisk płaski M8 (maks. 95 mm²): ułatwia podłączanie przewodów o dużym przekroju, zapewniając niską rezystancję połączenia i pewny styk.
• Montaż na płycie montażowej: dedykowany do zabudowy w rozdzielnicach i szafach sterowniczych, gwarantuje stabilne mocowanie i trwałość.
• Konstrukcja 1-biegunowa: pozwala na selektywne odłączanie poszczególnych faz w układach jednofazowych lub wielofazowych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada znak CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Rozłącznik bezpiecznikowy przeznaczony do zabezpieczania i odłączania obwodów w rozdzielnicach głównych, tablicach rozdzielczych oraz szafach sterowniczych w instalacjach przemysłowych i komercyjnych.

• Główny wyłącznik odłączający w rozdzielnicach budynków użyteczności publicznej.
• Zabezpieczenie przeciążeniowe i zwarciowe obwodów za pomocą wkładek bezpiecznikowych NH.
• Odłączanie obwodów podczas prac serwisowych lub modernizacji instalacji.
• Stosowanie w obwodach o dużym prądzie, np. zasilanie maszyn, silników, agregatów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Rozłącznik montować na płycie montażowej za pomocą dołączonych elementów mocujących. Przekrój przewodów dobrać zgodnie z obowiązującymi normami, uwzględniając prąd 160 A. Zaciski dokręcać z momentem zgodnym z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń oraz działanie mechanizmu rozłącznika.

FAQ

• Czy rozłącznik nadaje się do montażu na szynie DIN? Nie, rozłącznik przeznaczony jest wyłącznie do montażu na płycie montażowej. Nie jest przystosowany do szyny TH35.
• Jaki jest stopień ochrony IP? Producent nie określa stopnia ochrony. Rozłącznik należy montować w rozdzielnicy lub szafie o odpowiednim stopniu ochrony, zapewniającej ochronę przed dotykiem i ciałami obcymi.
• Czy można go używać do odłączania obciążeń pod napięciem? Tak, rozłącznik bezpiecznikowy jest przystosowany do odłączania obwodów pod obciążeniem w warunkach normalnej pracy, zgodnie z jego parametrami znamionowymi. Zawsze jednak należy przestrzegać zasad bezpieczeństwa.
