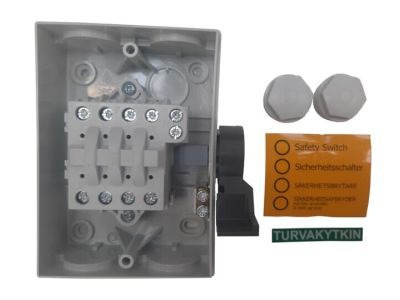

Rozłącznik bezpieczeństwa 3P 16A 7,5kW IP65, napęd boczny, styk pomocniczy 1NO, BWS316TPN | 2CMA142417R1000 ABB

Opis i Kluczowe Cechy

Rozłącznik bezpieczeństwa ABB z serii BWS316TPN to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o zapewnieniu najwyższego poziomu ochrony w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A oraz zdolnością łączeniową dla silników o mocy do 7,5kW, co czyni go idealnym komponentem do sterowania i odłączania napędów elektrycznych. Trójbiegunowa konstrukcja (3P) zapewnia pełne odcięcie zasilania w obwodach trójfazowych, a zintegrowany styk pomocniczy 1NO (normalnie otwarty) pozwala na skuteczną sygnalizację stanu pracy urządzenia do systemów nadrzędnych, takich jak sterowniki PLC czy układy wizualizacji.

• Stopień ochrony IP65: Obudowa gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Napęd boczny: Ergonomiczna rączka umieszczona z boku obudowy ułatwia obsługę w miejscach o ograniczonej przestrzeni montażowej z przodu urządzenia.
• Kompaktowa budowa: Modułowa konstrukcja serii OT/OTC pozwala na optymalne wykorzystanie miejsca przy zachowaniu wysokiej wytrzymałości mechanicznej.
• Bezpieczeństwo: Wyraźna sygnalizacja stanu styków oraz możliwość blokady rękojeści w pozycji OFF zwiększają bezpieczeństwo personelu serwisowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Rozłącznik spełnia wymagania normy IEC 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki wysokiej jakości wykonania typowej dla marki ABB, urządzenie posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje brak substancji szkodliwych i pełną zgodność z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik BWS316TPN znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest dedykowany jako lokalny wyłącznik bezpieczeństwa dla maszyn, wentylatorów, pomp oraz innych urządzeń napędowych. Dzięki wysokiemu stopniu ochrony IP65, doskonale sprawdza się w przemyśle spożywczym, chemicznym oraz w instalacjach HVAC montowanych na dachach budynków. Możliwość wykorzystania styku pomocniczego 1NO pozwala na integrację z systemami bezpieczeństwa maszynowego, realizując funkcje monitoringu stanu rozłączenia.

Wskazówki Montażowe

Podczas instalacji rozłącznika ABB BWS316TPN należy zwrócić szczególną uwagę na prawidłowe wprowadzenie przewodów przez dławnice, aby zachować deklarowany stopień ochrony IP65. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 16A, dbając o odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Napęd boczny wymaga zachowania odpowiedniego dystansu od sąsiednich urządzeń lub ścian, aby umożliwić swobodny ruch rączki. Przed uruchomieniem należy zweryfikować poprawność działania styku pomocniczego w obwodzie sterowania.

FAQ

• Czy rozłącznik posiada funkcję blokady na kłódkę? Tak, konstrukcja napędu umożliwia zablokowanie rozłącznika w pozycji bezpiecznej (OFF), co jest kluczowe podczas prac konserwacyjnych zgodnie z procedurami LOTO.
• Czy urządzenie nadaje się do montażu na zewnątrz? Tak, dzięki obudowie o stopniu ochrony IP65, rozłącznik jest odporny na warunki atmosferyczne, jednak zaleca się unikanie bezpośredniej ekspozycji na ekstremalne promieniowanie słoneczne bez dodatkowej osłony.
• Jaka jest rola styku pomocniczego 1NO? Styk ten zamyka się w momencie załączenia rozłącznika głównego, co pozwala na przesłanie sygnału zwrotnego o gotowości urządzenia do pracy lub zasilenie lampki kontrolnej.
