Rozłącznik awaryjny 3LD2 3P 25A 9,5kW montaż tablicowy pokrętło żółto-czerwone | 3LD2103-0TK53 Siemens

Opis i Kluczowe Cechy

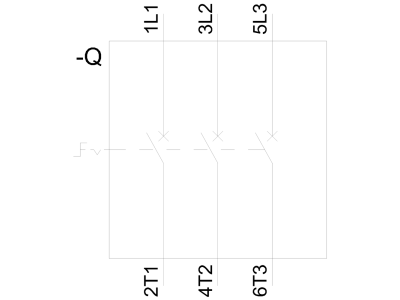

Rozłącznik awaryjny Siemens z serii 3LD2 o numerze katalogowym 3LD2103-0TK53 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do bezpiecznego odłączania zasilania w obwodach głównych i pomocniczych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 25 A, co przy napięciu 400V pozwala na efektywne sterowanie odbiornikami o mocy do 9,5 kW. Jako aparat 3-biegunowy (3P), zapewnia pełną izolację trzech faz zasilających, co jest kluczowe dla bezpieczeństwa personelu technicznego podczas prac konserwacyjnych.

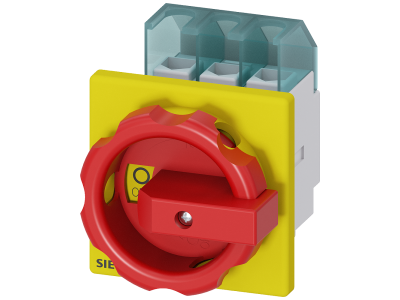

• Napęd obrotowy: Wyraźne, żółto-czerwone pokrętło pełni funkcję wyłącznika bezpieczeństwa (Emergency Stop), zapewniając natychmiastową identyfikację wizualną w sytuacjach krytycznych.
• Mechanizm blokady: Zintegrowana funkcja blokowania w pozycji 0 (wyłączony) pozwala na założenie do 3 kłódek, co skutecznie realizuje procedury LOTO (Lockout/Tagout).
• Trwałość mechaniczna: Konstrukcja Siemens gwarantuje wysoką odporność na zużycie, nawet przy częstym przełączaniu silników indukcyjnych i innych obciążeń o wysokiej dynamice.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Rozłącznik spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu użytkownik ma pewność, że urządzenie zachowuje odpowiednie odstępy izolacyjne oraz posiada zdolność do bezpiecznego przerywania prądów roboczych i przeciążeniowych.

Zastosowanie

Rozłącznik 3LD2103-0TK53 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn oraz prefabrykacji szaf sterowniczych. Jest idealnym rozwiązaniem do:

• Załączania i wyłączania silników indukcyjnych w układach napędowych.
• Pełnienia roli głównego wyłącznika zasilania na panelach sterowniczych maszyn.
• Zabezpieczania obwodów pomocniczych w rozdzielnicach niskiego napięcia.
• Zastosowań wymagających montażu tablicowego (frontowego) w celu zapewnienia łatwego dostępu dla operatora.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny, jednak wymaga zachowania standardów technicznych dla zapewnienia pełnej funkcjonalności:

• Montaż tablicowy: Urządzenie przystosowane jest do montażu na 4 otwory, co gwarantuje stabilne osadzenie korpusu na elewacji szafy lub obudowy maszyny.
• Podłączenie przewodów: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 25 A.
• Stopień ochrony: Przy poprawnym montażu frontowym, napęd zapewnia wysoki stopień ochrony, chroniąc wnętrze szafy przed pyłem i wilgocią.
• Przestrzeń serwisowa: Należy zachować odpowiedni odstęp wokół pokrętła, aby umożliwić swobodne operowanie kłódkami blokującymi.

FAQ

1. Czy rozłącznik może być używany jako wyłącznik główny?
Tak, dzięki możliwości blokowania w pozycji wyłączonej oraz wyraźnej kolorystyce, model ten idealnie sprawdza się jako wyłącznik główny lub awaryjny maszyny.

2. Ile kłódek można założyć na pokrętło?
Mechanizm blokujący pozwala na jednoczesne założenie do 3 kłódek, co umożliwia zabezpieczenie urządzenia przez kilku pracowników jednocześnie.

3. Czy urządzenie nadaje się do montażu na szynie DIN?
Ten konkretny model (3LD2103-0TK53) jest dedykowany do montażu tablicowego (frontowego). Do montażu na szynie DIN należy wybrać odpowiedni wariant z serii 3LD przeznaczony do instalacji wewnątrz rozdzielnicy.
