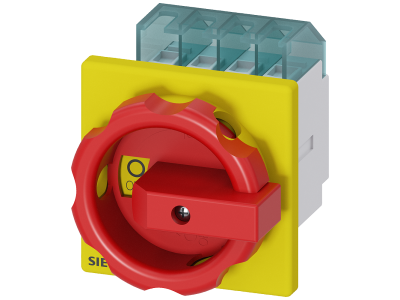

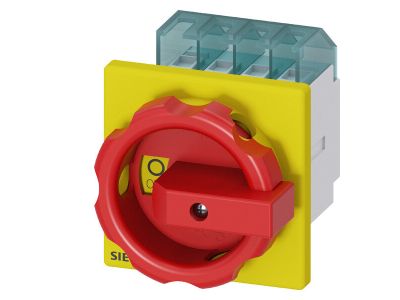

Rozłącznik awaryjny 3LD2 3P 16A 7,5kW montaż tablicowy pokrętło żółto-czerwone | 3LD2003-0TK53 Siemens

Opis i Kluczowe Cechy

Rozłącznik awaryjny Siemens z serii 3LD2 o numerze katalogowym 3LD2003-0TK53 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o zapewnieniu maksymalnego bezpieczeństwa w systemach automatyki przemysłowej i rozdziału energii. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P), która umożliwia jednoczesne i bezpieczne odłączanie wszystkich faz zasilających w obwodach trójfazowych. Prąd znamionowy ciągły wynoszący 16 A oraz moc operacyjna na poziomie 7,5 kW (przy napięciu 400V w kategorii AC-23A) pozwalają na efektywne sterowanie i izolowanie silników indukcyjnych oraz innych obciążeń o charakterze rezystancyjnym i indukcyjnym. Kluczowym elementem bezpieczeństwa jest jaskrawy, żółto-czerwony napęd obrotowy, który pełni funkcję wyłącznika bezpieczeństwa (Emergency Stop), zapewniając natychmiastową identyfikację wizualną w sytuacjach awaryjnych. Mechanizm blokujący pozwala na zabezpieczenie rozłącznika w pozycji wyłączonej (0) za pomocą maksymalnie trzech kłódek, co stanowi niezbędny element procedur Lockout-Tagout (LOTO) podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w trudnych warunkach eksploatacyjnych. Rozłącznik spełnia wymagania normy IEC 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników bezpiecznikowych niskiego napięcia. Dzięki wysokiemu stopniu ochrony od strony czołowej, urządzenie jest odporne na wnikanie pyłu i wilgoci, co pozwala na jego stosowanie w wymagających środowiskach przemysłowych. Posiada również certyfikację CE oraz znaki jakości uznawane na rynkach globalnych, co potwierdza zgodność z dyrektywami bezpieczeństwa Unii Europejskiej.

Zastosowanie

Rozłączniki serii 3LD2 znajdują szerokie zastosowanie w wielu gałęziach przemysłu. Są idealnym rozwiązaniem jako wyłączniki główne w szafach sterowniczych, rozdzielnicach oraz jako lokalne izolatory bezpieczeństwa montowane bezpośrednio przy maszynach. Dzięki zdolności do załączania i wyłączania silników o mocy do 7,5 kW, doskonale sprawdzają się w układach napędowych, systemach wentylacji, pompach oraz przenośnikach taśmowych. Możliwość wykorzystania ich w obwodach pomocniczych i sterowniczych czyni je uniwersalnym narzędziem dla inżynierów utrzymania ruchu i projektantów systemów OEM, którzy poszukują komponentów o długiej żywotności mechanicznej i elektrycznej.

Wskazówki Montażowe

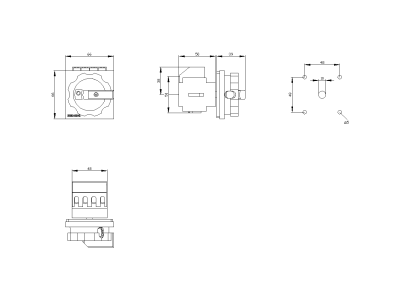

Model 3LD2003-0TK53 jest przeznaczony do montażu tablicowego (frontowego) przy użyciu standardowego mocowania na 4 otwory, co zapewnia stabilne osadzenie urządzenia w elewacji szafy lub obudowy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 16 A, zgodnie z lokalnymi przepisami i normami projektowymi. Przed uruchomieniem należy zweryfikować poprawność działania mechanizmu obrotowego oraz skuteczność blokady kłódkowej w pozycji 0. Montaż powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP lub równoważne.

FAQ

• Czy rozłącznik może być używany jako wyłącznik główny? Tak, parametry techniczne i konstrukcja pozwalają na stosowanie tego modelu jako głównego elementu odcinającego zasilanie w maszynach i urządzeniach.
• Ile kłódek można założyć na pokrętło? Mechanizm blokujący został zaprojektowany tak, aby umożliwić założenie do 3 kłódek jednocześnie, co jest kluczowe dla bezpieczeństwa wielu zespołów serwisowych.
• Jaki jest stopień ochrony pokrętła? Napęd obrotowy od strony czołowej zazwyczaj oferuje stopień ochrony IP65, co zapewnia pyłoszczelność i ochronę przed strugami wody.
• Czy urządzenie nadaje się do pracy z falownikami? Tak, rozłącznik może być stosowany w układach z przemiennikami częstotliwości jako element izolujący po stronie zasilania lub wyjścia, pod warunkiem zachowania reżimu prądowego 16 A.
