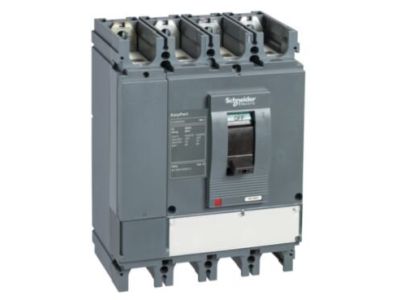

Rozłącznik 4P 400A CVS400NA | LV540401 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Easypact CVS400NA (symbol LV540401) z gamy EasyPact to czterobiegunowe urządzenie przeznaczone do dystrybucji energii w sieciach prądu przemiennego. Znamionowy prąd łączeniowy 400 A w kategoriach użytkowania AC-22A i AC-23A zapewnia bezpieczną pracę zarówno przy obciążeniach rezystancyjnych, jak i silnikowych, przy napięciach od 220/240 V do 440 V. Posiada potwierdzoną funkcję izolacyjną zgodną z normami IEC/EN 60947-3.

• Prąd łączeniowy Ie = 400 A – umożliwia bezpieczne łączenie i rozłączanie obwodów o znacznym obciążeniu w sieciach 220/240 V, 380/415 V oraz 440 V AC (kategoria AC-22A i AC-23A).
• Kategoria użytkowania AC-22A i AC-23A – gwarantuje poprawną pracę przy obciążeniach mieszanych (rezystancyjno-indukcyjnych) oraz przy rozruchu/odłączaniu silników o normalnym rozruchu.
• Funkcja izolacyjna zgodna z IEC 60947-3 i EN 60947-3 – zapewnia bezpieczne i widoczne odłączenie obwodu, niezbędne podczas prac serwisowych i konserwacyjnych.
• Zdolność łączeniowa zwarciowa Icm: 105 kA z wyłącznikiem zabezpieczającym po stronie zasilania, 7,1 kA jako samodzielny rozłącznik – wysoka odporność na skutki zwarć przy odpowiednim doborze zabezpieczeń poprzedzających.
• Konfiguracja 4-biegunowa (4P) – umożliwia kompletną izolację wszystkich trzech faz oraz przewodu neutralnego w sieciach trójfazowych z N.

Zgodność z Normami

Rozłącznik Easypact CVS400NA spełnia wymagania norm IEC 60947-3 oraz EN 60947-3, które określają wymagania dla rozłączników, odłączników i przełączników izolacyjnych w instalacjach niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Rozłącznik przeznaczony jest do pracy w przemysłowych i komercyjnych sieciach dystrybucyjnych AC, gdzie wymagane jest bezpieczne łączenie i odłączanie obwodów pod obciążeniem oraz pełna izolacja galwaniczna.

• Główny wyłącznik odcinający w rozdzielnicach głównych i podrozdzielnicach.
• Rozłączanie obwodów silnikowych (kategoria AC-23A) przy normalnym rozruchu i zatrzymaniu.
• Separacja obwodów podczas prac konserwacyjnych i serwisowych – funkcja izolacyjna.
• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 400 A. Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta dołączoną do urządzenia.

FAQ

• Czy rozłącznik CVS400NA pełni funkcję izolacyjną? Tak, zgodnie z normami IEC 60947-3 i EN 60947-3 rozłącznik zapewnia widoczną i bezpieczną separację obwodów, co potwierdza jego przeznaczenie do odłączania napięcia.
• Jakie kategorie użytkowania obsługuje to urządzenie? Rozłącznik przystosowany jest do kategorii AC-22A (obciążenia mieszane, rezystancyjno-indukcyjne) oraz AC-23A (obciążenia silnikowe o normalnym rozruchu) dla prądu 400 A przy napięciach od 220/240 V do 440 V AC.
• Czy rozłącznik ma wbudowane zabezpieczenie różnicowoprądowe? Nie, urządzenie nie posiada wbudowanego wyłącznika różnicowoprądowego. W razie potrzeby ochrony przeciwporażeniowej należy zastosować odpowiedni RCD w obwodzie.
