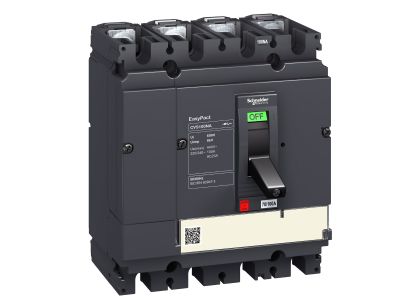

Rozłącznik 4P 250A CVS250NA | LV525426 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Easypact CVS250NA (symbol LV525426) firmy Schneider Electricder Electric to 4-biegunowe urządzenie o znamionowym prądzie łączeniowym 250 A w kategoriach użytkowania AC-22A i AC-23A. Przeznaczony do bezpiecznego odłączania i izolacji obwodów prądu przemiennego o napięciu do 440 V. Dzięki funkcji izolacyjnej zgodnej z normami zapewnia niezawodną dystrybucję energii w instalacjach przemysłowych i komercyjnych.

• Znamionowy prąd łączeniowy 250 A: Umożliwia pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając długotrwałą niezawodność.
• Kategorie użytkowania AC-22A i AC-23A: Dedykowany do sterowania obciążeniami rezystancyjnymi (AC-22A) oraz silnikami i obciążeniami indukcyjnymi (AC-23A) – wszechstronne zastosowanie w różnych typach odbiorników.
• Zdolność załączania zwarciowego Icm: 4,9 kA jako samodzielny rozłącznik izolacyjny oraz 75 kA w układzie z wyłącznikiem zabezpieczającym po stronie zasilania – skuteczna ochrona przed skutkami zwarć.
• Funkcja izolacyjna zgodna z EN/IEC 60947-3: Gwarantuje widoczną przerwę izolacyjną po odłączeniu, co spełnia wymogi bezpieczeństwa przy pracach serwisowych i konserwacyjnych.
• Brak wbudowanego zabezpieczenia różnicowoprądowego: Urządzenie jest rozłącznikiem bez członu różnicowego – w razie potrzeby należy zastosować zewnętrzny wyłącznik różnicowoprądowy w obwodzie.

Zgodność z Normami

Rozłącznik Easypact CVS250NA spełnia wymagania norm EN 60947-3 oraz IEC 60947-3 dotyczących łączników izolacyjnych. Urządzenie posiada certyfikat CE i jest przeznaczone do pracy w sieciach prądu przemiennego.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i kategoriom użytkowania AC-22A/AC-23A rozłącznik sprawdza się w roli głównego wyłącznika w rozdzielnicach oraz w obwodach odbiorników o dużym poborze mocy.

• Główny rozłącznik w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Odłączanie i izolacja obwodów silnikowych (kategoria AC-23A) – np. napędy, pompy, wentylatory.
• Zabezpieczenie zwarciowe w układach z wyłącznikiem nadprądowym lub bezpiecznikiem – pełna ochrona przy zwarciu do 75 kA.
• Dystrybucja energii w instalacjach budynków użyteczności publicznej, gdzie wymagane jest bezpieczne odłączanie pod obciążeniem.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 250 A oraz spodziewanego obciążenia. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń i działanie mechanizmu łączeniowego.

FAQ

• Czym różnią się kategorie AC-22A i AC-23A? AC-22A dotyczy łączenia i odłączania obciążeń rezystancyjnych (np. grzałki, piece), AC-23A – obciążeń silnikowych i indukcyjnych (silniki, transformatory). Rozłącznik CVS250NA obsługuje obie kategorie, co daje elastyczność zastosowania.
• Czy rozłącznik ma wbudowane zabezpieczenie różnicowoprądowe? Nie. Urządzenie nie posiada członu różnicowego. W obwodach wymagających ochrony przeciwporażeniowej należy zastosować oddzielny wyłącznik różnicowoprądowy (RCD) odpowiedniego typu i prądu.
• Jaka jest zdolność zwarciowa rozłącznika bez dodatkowego zabezpieczenia? Jako samodzielny rozłącznik izolacyjny wytrzymuje prąd załączalny zwarciowy Icm = 4,9 kA. Przy współpracy z wyłącznikiem zabezpieczającym po stronie zasilania wartość ta wzrasta do 75 kA – należy to uwzględnić w projekcie instalacji.
