Rozłącznik 4P 160A CVS160NA | LV516426 Schneider Electric

Opis i Kluczowe Cechy

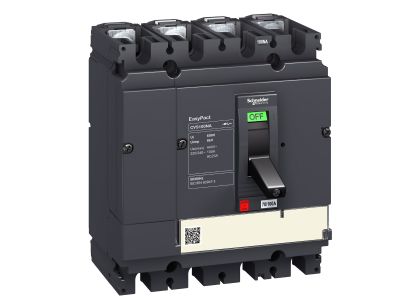

Rozłącznik EasyPact CVS160NA (symbol LV516426) to 4-biegunowy rozłącznik izolacyjny o znamionowym prądzie łączeniowym 160 A, przeznaczony do dystrybucji energii w sieciach prądu przemiennego. Dzięki kategoriom użytkowania AC-22A i AC-23A sprawdza się zarówno w obwodach rezystancyjnych, jak i silnikowych. Posiada funkcję izolacyjną potwierdzoną zgodnie z normami EN/IEC 60947-3, co gwarantuje bezpieczne odłączenie napięcia podczas prac serwisowych.

• Prąd znamionowy Ie = 160 A (AC-22A / AC-23A): umożliwia bezpieczną pracę przy znacznym obciążeniu, bez ryzyka przegrzania styków – idealny do rozdzielnic głównych i sterowania silnikami.
• Znamionowy prąd załączalny zwarciowy Icm = 3,6 kA (samodzielnie) / 75 kA z zabezpieczeniem nadprądowym: wysoka odporność na warunki zwarciowe w systemie, zapewniająca ciągłość zasilania i ochronę instalacji.
• Funkcja izolacyjna zgodna z EN 60947-3 i IEC 60947-3: gwarantuje bezpieczne odłączenie napięcia dla celów konserwacyjnych i serwisowych, spełniając wymogi norm.
• Kategoria użytkowania AC-22A i AC-23A: uniwersalność – od obciążeń rezystancyjnych (np. grzałki) po silniki indukcyjne, bez konieczności stosowania dodatkowych zabezpieczeń.
• 4-biegunowa konstrukcja (4P): umożliwia jednoczesne rozłączanie wszystkich faz, co zwiększa bezpieczeństwo i ułatwia prace przyłączeniowe.

Zgodność z Normami

Rozłącznik CVS160NA spełnia wymagania norm EN 60947-3 oraz IEC 60947-3 w zakresie funkcji izolacyjnej i kategorii użytkowania. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Rozłącznik EasyPact CVS160NA znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz komercyjnych, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem.

• Dystrybucja energii w instalacach prądu przemiennego do 440 V – jako główny wyłącznik odcinający zasilanie.
• Sterowanie silnikami w kategorii AC-23A – bezpieczne łączenie i rozłączanie obwodów silnikowych.
• Izolacja obwodów dla celów serwisowych i konserwacyjnych – gwarancja odłączenia napięcia ze wszystkich biegunów.
• Obciążenia rezystancyjne (AC-22A) – piece, grzałki, piece indukcyjne, gdzie wymagane jest częste przełączanie przy znamionowym prądzie.

Wskazówki Montażowe

Montaż rozłącznika CVS160NA może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 160 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (dostępna w karcie katalogowej). Ze względów bezpieczeństwa przed przystąpieniem do prac należy upewnić się, że obwód jest pozbawiony napięcia.

FAQ

• Jaka jest funkcja izolacyjna rozłącznika CVS160NA? Rozłącznik posiada funkcję izolacyjną potwierdzoną zgodnie z normami EN i IEC 60947-3. Oznacza to, że po rozłączeniu wszystkich biegunów zapewnia bezpieczną przerwę izolacyjną między źródłem a odbiorem, co jest niezbędne podczas prac serwisowych.
• Czy rozłącznik nadaje się do pracy z silnikami? Tak, rozłącznik jest sklasyfikowany w kategorii użytkowania AC-23A, co obejmuje łączenie obwodów silnikowych (np. wyłączanie silników w biegu). Należy jednak pamiętać o doborze odpowiednich zabezpieczeń nadprądowych.
• Czy rozłącznik ma wbudowane zabezpieczenie różnicowoprądowe? Nie, rozłącznik nie posiada wbudowanego członu różnicowoprądowego. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD w obwodzie zasilania.
