Rozłącznik 4P 100A CVS100NA | LV510426 Schneider Electric

Opis i Kluczowe Cechy

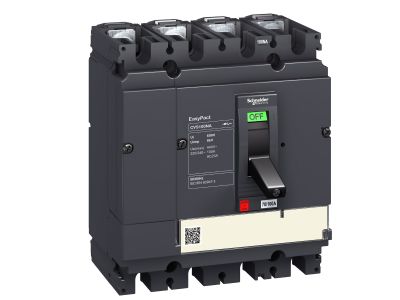

Rozłącznik izolacyjny Schneider Electricder Electric EasyPact CVS100NA (symbol LV510426) to 4-biegunowe urządzenie przeznaczone do dystrybucji energii w sieciach prądu przemiennego. Jego znamionowy prąd łączeniowy Ie = 100 A (dla napięć 220/240 V, 380/415 V oraz 440 V AC) umożliwia bezpieczne łączenie i rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Kategorie użytkowania AC-22A i AC-23A czynią go uniwersalnym narzędziem zarówno do pracy z obciążeniami mieszanymi, jak i silnikowymi.

• Znamionowy prąd łączeniowy Ie = 100 A: Gwarantuje pewną pracę w obwodach odbiorczych o wysokim poborze mocy, minimalizując straty i ryzyko przeciążeń.
• Kategorie użytkowania AC-22A i AC-23A: Umożliwiają łączenie i rozłączanie obwodów o charakterze rezystancyjnym, indukcyjnym i silnikowym, co zwiększa elastyczność zastosowań.
• Funkcja izolacyjna zgodna z IEC 60947-3: Zapewnia bezpieczne odłączenie napięcia w celach serwisowych lub konserwacyjnych – widoczna przerwa styków potwierdza stan wyłączenia.
• Zdolność załączania zwarciowego (Icm): 2,6 kA przy pracy samodzielnej, a przy współpracy z wyłącznikiem zabezpieczającym po stronie zasilania aż 75 kA – zabezpiecza instalację przed skutkami zwarć.
• Konstrukcja 4-biegunowa: Pozwala na jednoczesne odłączenie wszystkich faz i przewodu neutralnego, co jest wymagane w rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Rozłącznik Schneider Electricder EasyPact CVS100NA spełnia wymagania norm IEC 60947-3 oraz EN 60947-3 dotyczące łączników izolacyjnych. Posiada deklarowaną funkcję izolacyjną, co potwierdza jego przydatność do bezpiecznego odłączania obwodów. Urządzenie oznaczono znakiem CE, co świadczy o zgodności z europejskimi dyrektywami.

Zastosowanie

Rozłącznik CVS100NA został zaprojektowany do pracy w rozdzielnicach dystrybucyjnych i przemysłowych instalacjach elektrycznych prądu przemiennego. Dzięki kategorii AC-23A sprawdza się również w obwodach silnikowych.

• Główne pole wyłączania w rozdzielnicach budynków użyteczności publicznej i przemysłowych.
• Odłączanie obwodów odbiorczych (oświetlenie, gniazda wtyczkowe, maszyny) podczas prac serwisowych.
• Współpraca z wyłącznikiem zabezpieczającym po stronie zasilania – jako rozłącznik główny z wysoką zdolnością zwarciową (75 kA).
• Zastosowanie w układach sterowania i automatyki, gdzie wymagana jest izolacja galwaniczna sekcji zasilania.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika CVS100NA może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy na szynie montażowej lub płycie (szczegóły mocowania w dokumentacji producenta). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd 100 A oraz warunki chłodzenia. Moment dokręcania zacisków musi być zgodny z kartą katalogową – zbyt mały siła może spowodować przegrzanie, zbyt duży uszkodzenie styków. Po instalacji zaleca się sprawdzenie ciągłości i izolacji obwodu.

FAQ

• Czy rozłącznik CVS100NA nadaje się do załączania i wyłączania pod obciążeniem? Tak, kategorie AC-22A (obciążenia mieszane) i AC-23A (obciążenia silnikowe) umożliwiają łączenie i rozłączanie przy znamionowym prądzie 100 A. Należy jednak pamiętać o ograniczeniach łączeniowych przy prądach zwarciowych – w takich przypadkach wymagany jest dodatkowy wyłącznik zabezpieczający.
• Czy rozłącznik posiada funkcję izolacji? Tak – urządzenie spełnia wymagania normy IEC 60947-3 dla łączników izolacyjnych, zapewniając widoczną przerwę styków i bezpieczne odłączenie napięcia.
• Jaki jest maksymalny prąd zwarciowy, jaki może wytrzymać rozłącznik? W konfiguracji samodzielnej zdolność załączania zwarciowego (Icm) wynosi 2,6 kA. Przy współpracy z wyłącznikiem zabezpieczającym po stronie zasilania wartość ta wzrasta do 75 kA – należy stosować odpowiednie zabezpieczenie nadprądowe.
