Rozłącznik izolacyjny, IEC, Frame 160, 100 A, 4-bieg., przyłącze płaskie śrubowe | 3VA1110-1AA42-0AA0 Siemens

Alternatywny kod produktu: 3VA11101AA420AA0

Opis i Kluczowe Cechy

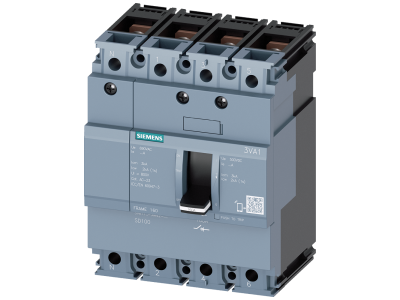

Rozłącznik izolacyjny kompaktowy Siemens 3VA1110-1AA42-0AA0 z serii SENTRON 3VA1 przeznaczony jest do bezpiecznego odłączania obwodów w zastosowaniach przemysłowych i infrastrukturalnych. Urządzenie o prądzie znamionowym 100 A, 4-biegunowe, z przyłączem płaskim śrubowym, w ramie 160. Model ten jest wariantem rozłącznika izolacyjnego według normy IEC 60947-3 i nie posiada zabezpieczeń przeciążeniowych ani zwarciowych – jego funkcją jest wyłącznie izolacyjne odłączenie napięcia.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przekroczenia dopuszczalnych wartości dla styków.

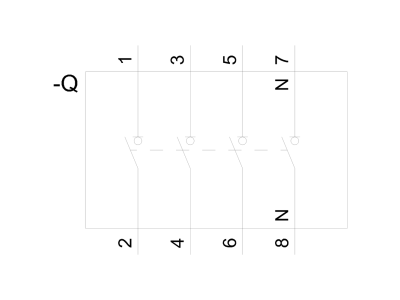

• 4 bieguny: Pełne odłączenie wszystkich faz oraz przewodu neutralnego, zapewniające kompletną izolację obwodu.
• Przyłącze płaskie śrubowe: Zapewnia pewne, trwałe i powtarzalne połączenie przewodów lub szyn.
• Zgodność z IEC 60947-3: Gwarantuje spełnienie wymagań dla łączników izolacyjnych, w tym bezpieczne odłączenie obciążenia i widoczną przerwę izolacyjną.
• Możliwość montażu stałego i wtykowego: Elastyczność instalacji w rozdzielnicach i szafach sterowniczych, dostosowanie do różnych konfiguracji systemu.
• Modułowe wyposażenie dodatkowe: Jednolita platforma akcesoriów dla całej serii 3VA1 i 3VA2, ułatwiająca rozbudowę i serwisowanie.

Zgodność z Normami

Rozłącznik izolacyjny spełnia wymagania normy IEC 60947-3 (EN 60947-3) dotyczącej łączników izolacyjnych. Posiada oznaczenie CE i jest zgodny z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik kompaktowy 3VA1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne odłączenie obwodu od źródła zasilania, szczególnie w środowiskach przemysłowych i infrastrukturalnych.

• Odłączanie głównych obwodów zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Bezpieczne odcięcie napięcia do celów serwisowych i konserwacyjnych maszyn.
• Jako rozłącznik izolacyjny w obwodach dystrybucji energii elektrycznej (instalacje przemysłowe, budynki użyteczności publicznej).
• W szafach sterowniczych i rozdzielnicach kontenerowych, gdzie wymagana jest funkcja odłącznika głównego.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV i powyżej w przypadku instalacji przemysłowych). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Podczas montażu należy stosować się do dokumentacji technicznej producenta, w tym zalecanych momentów dokręcania śrub przyłączeniowych. Przekrój przewodów dobrać do prądu znamionowego 100 A oraz warunków zwarciowych w instalacji. Rozłącznik może być montowany na stałe (śruby) lub w technice wtykowej – obie metody muszą być zrealizowane zgodnie z instrukcją.

FAQ

• Czy rozłącznik izolacyjny 3VA1110 posiada zabezpieczenie przeciążeniowe lub zwarciowe? Nie, jest to wyłącznik izolacyjny bez funkcji zabezpieczeń. Jego jedynym zadaniem jest bezpieczne odłączanie obwodu spod napięcia. Wymaga zastosowania dodatkowych zabezpieczeń (np. bezpieczników lub wyłączników nadprądowych) w obwodzie.
• Jaki jest stopień ochrony IP tego rozłącznika? W dostępnych danych producenta nie podano konkretnego stopnia ochrony IP. Standardowo aparatura tego typu w rozdzielnicach osiąga IP20 dla części czołowej, jednak szczegółowe dane należy sprawdzić w dokumentacji katalogowej modelu.
• Czy rozłącznik można zamontować na szynie DIN TH35? Nie – model 3VA1110 przeznaczony jest do montażu stałego (śruby) lub wtykowego (do dedykowanej podstawy). W danych nie wskazano możliwości montażu na szynie TH35. Sposób montażu określa dokumentacja techniczna.
