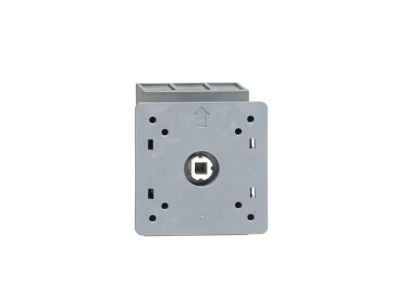

Rozłącznik 3P 63A 22kW, montaż na drzwi, OT63FT3 | 1SCA105382R1001 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB z serii OT63FT3 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P) i prądem znamionowym wynoszącym 63A, co przy napięciu 400V pozwala na bezpieczne operowanie mocami rzędu 22kW. Dzięki modułowej budowie, rozłącznik ten oferuje niezwykle kompaktowe wymiary, co jest kluczowe w nowoczesnych rozdzielnicach, gdzie przestrzeń montażowa jest ograniczona.

• Wysoka wydajność: Zdolność łączeniowa dostosowana do obciążeń silnikowych i rezystancyjnych.
• Kompaktowa konstrukcja: Oszczędność miejsca w szafie sterowniczej dzięki optymalizacji wymiarów zewnętrznych.
• Niezawodność ABB: Mechanizm stykowy zaprojektowany do pracy w trudnych warunkach, zapewniający długą żywotność mechaniczną i elektryczną.
• Bezpieczeństwo: Wyraźna sygnalizacja stanu pracy oraz wysoka wytrzymałość izolacyjna.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego bezpieczne użytkowanie w instalacjach niskiego napięcia. Rozłącznik OT63FT3 spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną niezbędną do bezpiecznego serwisowania maszyn i urządzeń elektrycznych.

Zastosowanie

Model OT63FT3 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz budownictwie komercyjnym. Jest idealnym wyborem jako:

• Główny wyłącznik zasilania w szafach sterowniczych maszyn.
• Rozłącznik serwisowy montowany bezpośrednio na drzwiach obudowy (montaż tablicowy).
• Element zabezpieczający w układach zasilania silników o mocy do 22kW.
• Lokalny odłącznik bezpieczeństwa dla systemów HVAC i wentylacji przemysłowej.

Wskazówki Montażowe

Montaż rozłącznika OT63FT3 odbywa się w systemie montażu na drzwi (door mounting), co pozwala na łatwy dostęp do napędu bez konieczności otwierania obudowy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór odpowiedniego przekroju kabli miedzianych dostosowanego do prądu 63A, aby zminimalizować spadki napięcia.
• Pozycjonowanie napędu: Precyzyjne wycentrowanie osi napędu względem pokrętła montowanego na elewacji szafy.
• Przestrzeń wokół urządzenia: Zapewnienie odpowiedniej cyrkulacji powietrza dla optymalnego odprowadzania ciepła podczas pracy pod pełnym obciążeniem.

FAQ

1. Czy rozłącznik OT63FT3 posiada w zestawie rączkę?
Model ten jest przystosowany do montażu tablicowego; akcesoria takie jak rączki i osie należy dobierać zgodnie z wymaganiami konkretnej obudowy i głębokości szafy.

2. Czy można go stosować jako wyłącznik główny?
Tak, dzięki zgodności z normą IEC 60947-3 i możliwości blokowania w pozycji OFF (przy zastosowaniu odpowiedniej rączki), idealnie pełni funkcję wyłącznika głównego.

3. Jaka jest maksymalna moc silnika, którą może obsłużyć ten rozłącznik?
Urządzenie jest dedykowane do pracy z obciążeniami o mocy do 22kW przy standardowym napięciu sieciowym 400V.
