Rozłącznik 3P 315A 160kW, z rączką i wałkiem, OT315E03P | 1SCA022718R8510 ABB

Opis i Kluczowe Cechy

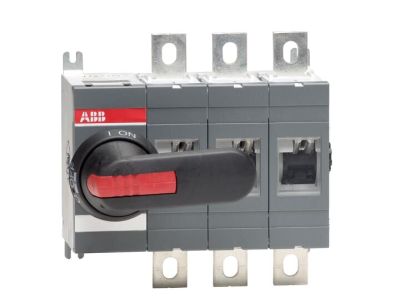

Rozłącznik izolacyjny ABB OT315E03P to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 315 A oraz zdolnością łączeniową dla mocy do 160 kW, co czyni go idealnym komponentem do zarządzania energią w rozdzielnicach głównych i obiektowych. Konstrukcja 3-biegunowa (3P) zapewnia pełną izolację obwodów trójfazowych. Dzięki modułowej budowie, rozłącznik cechuje się kompaktowymi wymiarami, co pozwala na znaczną oszczędność miejsca wewnątrz szaf sterowniczych. W zestawie znajduje się dedykowana rączka oraz wałek napędowy, co umożliwia natychmiastowy montaż i konfigurację napędu czołowego.

• Wysoka wydajność: Prąd znamionowy 315 A pozwala na bezpieczną pracę w obciążonych sieciach przemysłowych.
• Kompaktowa konstrukcja: Optymalizacja wymiarów ułatwia integrację w gęsto upakowanych systemach automatyki.
• Niezawodność mechaniczna: Solidny mechanizm przełączający gwarantuje długą żywotność nawet przy częstych operacjach łączeniowych.
• Bezpieczeństwo: Wyraźna sygnalizacja stanu styków oraz wysoka wytrzymałość izolacyjna podnoszą standard ochrony obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Rozłącznik OT315E03P spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie mają pewność, że urządzenie zachowa swoje właściwości izolacyjne i łączeniowe w zdefiniowanych warunkach pracy, zapewniając bezpieczną przerwę izolacyjną w obwodzie elektrycznym.

Zastosowanie

Rozłącznik ABB z serii OT znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemyśle ciężkim: Jako główny wyłącznik zasilania maszyn i linii produkcyjnych o dużej mocy.
• Budownictwie komercyjnym: W rozdzielnicach głównych budynków biurowych, centrów handlowych oraz logistycznych.
• Energetyce: W systemach dystrybucji energii oraz jako element zabezpieczający w polach transformatorowych.
• Prefabrykacji szaf: Dzięki modułowości jest chętnie wybierany przez integratorów systemów i producentów rozdzielnic niskiego napięcia.

Wskazówki Montażowe

Instalacja rozłącznika OT315E03P powinna być przeprowadzona przez wykwalifikowany personel techniczny. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Montaż wałka i rączki: Wałek napędowy należy dociąć na odpowiednią długość, dopasowaną do głębokości szafy, zapewniając płynną pracę mechanizmu rączki zewnętrznej.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych od metalowych elementów obudowy oraz innych aparatów modułowych.
• Pozycja montażu: Urządzenie może być montowane w pionie lub poziomie, co zwiększa elastyczność projektową.

FAQ

• Czy rączka i wałek są częścią zestawu? Tak, model OT315E03P jest dostarczany w komplecie z rączką sterowniczą oraz wałkiem napędowym.
• Jaki jest maksymalny prąd pracy tego urządzenia? Rozłącznik jest przystosowany do pracy z prądem znamionowym ciągłym wynoszącym 315 A.
• Czy można do niego dokupić styki pomocnicze? Tak, seria OT charakteryzuje się pełną gamą akcesoriów dodatkowych, w tym styków pomocniczych sygnalizujących stan pracy urządzenia.
• Czy rozłącznik nadaje się do montażu bocznego? Standardowo napęd montowany jest z przodu, jednak konstrukcja modułowa pozwala na konfiguracje dostosowane do specyficznych wymagań instalacji.
