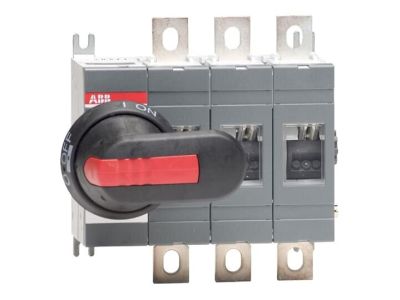

Rozłącznik 3P 160A 90kW, z rączką i wałkiem, OT160EV03P | 1SCA120514R1001 ABB

Alternatywny kod produktu: 1SCA120514R1001

Opis i Kluczowe Cechy

Rozłącznik trójbiegunowy 3P 160A 90kW (symbol 1SCA120514R1001, typ OT160EV03P) zintegrowaną rączką i wałkiem to kluczowy element instalacji elektrycznych o wysokim prądzie znamionowym. Modułowa budowa zapewnia kompaktowe wymiary, ułatwiając montaż w szafach sterowniczych i rozdzielnicach. Urządzenie przeznaczone do wymagających aplikacji przemysłowych, gwarantujące maksymalne bezpieczeństwo, niezawodność i łatwość obsługi.

• Prąd znamionowy 160A: Zapewnia bezpieczną pracę w instalacjach o mocy do 90kW, odporny na przeciążenia i zwarcia.
• Trzy bieguny (3P): Idealny do odłączania obwodów trójfazowych – kompletne rozłączenie wszystkich faz jednocześnie.
• Rączka i wałek montowany z przodu: Umożliwiają wygodną, intuicyjną obsługę i wyraźną wizualizację stanu rozłącznika (załączony/wyłączony).
• Modułowa budowa: Kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni, a konstrukcja pozwala na elastyczne dostosowanie do różnych konfiguracji szaf.
• Pełna gama akcesoriów dodatkowych: Możliwość rozbudowy o osłony, napędy zdalne czy blokady, zwiększając funkcjonalność i bezpieczeństwo instalacji.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskiego napięcia (m.in. PN-EN 60947-3). Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik OT160EV03P przeznaczony jest do stosowania w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach infrastruktury krytycznej, gdzie wymagane jest niezawodne i bezpieczne odłączanie obwodów trójfazowych.

• Główne odłączanie zasilania w rozdzielnicach niskiego napięcia.
• Bezpośrednie rozłączanie obwodów silników o mocy do 90kW w maszynach przemysłowych.
• Stosowanie jako podstawowy element systemów zasilania awaryjnego (np. agregaty prądotwórcze).
• Instalacje w budynkach komercyjnych i przemysłowych wymagające elastycznego zarządzania zasilaniem.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia w całej instalacji. Urządzenie należy montować w pozycji pionowej, z zachowaniem minimalnych odstępów montażowych określonych w dokumentacji technicznej. Rączkę należy umieścić w miejscu łatwo dostępnym dla operatora, z dala od ruchomych części maszyn. Połączenia elektryczne należy wykonywać przy użyciu odpowiednich przewodów o przekroju dostosowanym do prądu znamionowego 160A, z zalecanym momentem dokręcania zacisków zgodnym z normami. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność rozłączania i załączania.

FAQ

• Czy rozłącznik posiada blokadę mechaniczną? Tak, konstrukcja rozłącznika umożliwia zastosowanie blokady mechanicznej (np. poprzez dodatkowy zamek), co zapobiega nieuprawnionym zmianom stanu urządzenia.
• Jakie akcesoria dodatkowe są dostępne? Pełna gama akcesoriów obejmuje m.in. osłony izolacyjne, napędy zdalne (elektryczne/pneumatyczne), blokady styków pomocniczych oraz adaptery do montażu na szynie DIN.
• Jaki jest zalecany moment dokręcania zacisków? Dokładny moment dokręcania nie został określony w danych produktu – należy stosować się do zaleceń producenta aparatury w dokumentacji technicznej.
