Rozłącznik 3P 100A CVS100NA | LV510425 Schneider Electric

Opis i Kluczowe Cechy

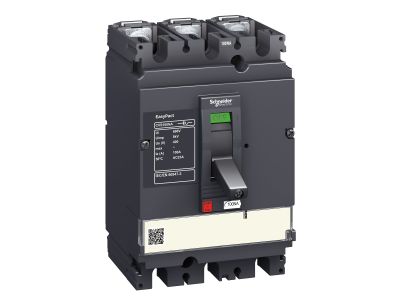

Rozłącznik izolacyjny Easypact CVS100NA (symbol LV510425) firmy Schneider Electricder Electric to trójbiegunowe urządzenie przeznaczone do bezpiecznej dystrybucji energii w sieciach prądu przemiennego. Dzięki prądowi znamionowemu 100 A w kategoriach użytkowania AC-22A i AC-23A zapewnia pewne łączenie oraz odłączanie obwodów przy obciążeniach rezystancyjnych i silnikowych. Rozłącznik spełnia funkcję izolacyjną zgodnie z normami IEC/EN 60947-3, co gwarantuje widoczną przerwę galwaniczną w stanie wyłączenia.

• Prąd znamionowy Ie = 100 A: Umożliwia bezpieczną pracę w obwodach dystrybucyjnych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Kategorie użytkowania AC-22A i AC-23A: Przystosowany do łączenia obciążeń rezystancyjnych, indukcyjnych oraz silników – elastyczność zastosowań w instalacjach przemysłowych i komercyjnych.
• Zdolność łączeniowa zwarciowa Icm: 2,6 kA jako rozłącznik samodzielny oraz 75 kA w układzie z wyłącznikiem zabezpieczającym po stronie zasilania – podwyższona odporność na skutki zwarć.
• Funkcja izolacyjna potwierdzona normami IEC/EN 60947-3: Zapewnia bezpieczne odłączenie napięcia w celach serwisowych i konserwacyjnych.
• Brak zabezpieczenia różnicowoprądowego: Urządzenie pełni wyłącznie funkcję rozłącznika – wymaga zastosowania zewnętrznych zabezpieczeń nadprądowych i różnicowoprądowych stosownie do projektu instalacji.

Zgodność z Normami

Rozłącznik Easypact CVS100NA spełnia wymagania normy IEC 60947-3 oraz EN 60947-3 dotyczącej łączników izolacyjnych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Rozłącznik CVS100NA znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest bezpieczne odłączanie obwodów o prądach do 100 A. Sprawdzi się w systemach dystrybucji energii w budynkach przemysłowych, komercyjnych oraz w infrastrukturze.

• Jako główny rozłącznik izolacyjny w rozdzielnicach zasilających maszyny i urządzenia.
• Do bezpiecznego odłączania obwodów silnikowych (kategoria AC-23A) podczas prac serwisowych.
• W układach dystrybucji energii z zabezpieczeniem nadprądowym po stronie zasilania – współpracuje z wyłącznikami, zapewniając wysoką zdolność zwarciową Icm = 75 kA.
• Jako element odłączający w instalacjach oświetleniowych, grzewczych i innych obciążeniach rezystancyjnych (kategoria AC-22A).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Momenty dokręcania śrub zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi przepisami, uwzględniając prąd znamionowy 100 A. Przed pierwszym załączeniem sprawdzić poprawność połączeń i działanie mechanizmu łączeniowego.

FAQ

• Czy rozłącznik CVS100NA posiada funkcję izolacyjną? Tak, urządzenie spełnia funkcję izolacyjną zgodnie z normami IEC/EN 60947-3, co oznacza widoczną przerwę styków w stanie wyłączenia i możliwość bezpiecznej pracy przy odłączonym obwodzie.
• Jakie kategorie użytkowania są dostępne i co oznaczają? Rozłącznik jest sklasyfikowany jako AC-22A (do łączenia obciążeń rezystancyjnych i mieszanych) oraz AC-23A (do łączenia silników i obciążeń indukcyjnych). Kategoria AC-23A pozwala na łączenie wyższych prądów rozruchowych, np. przy silnikach.
• Czy wymaga dodatkowego zabezpieczenia nadprądowego? Rozłącznik nie posiada własnych zabezpieczeń nadprądowych. Dla osiągnięcia pełnej zdolności zwarciowej Icm = 75 kA należy zastosować wyłącznik zabezpieczający po stronie zasilania. Jako samodzielny rozłącznik Icm wynosi 2,6 kA – w takiej konfiguracji obwód musi być odpowiednio chroniony przez inne urządzenia.
