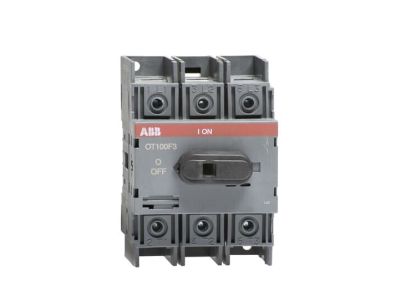

Rozłącznik 3P 100A 37kW bez wałka i rączki, OT100F3 | 1SCA105004R1001 ABB

Alternatywny kod produktu: 1SCA105004R1001

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB z serii OT100F3 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 100A, co w połączeniu z 3-biegunową konstrukcją pozwala na bezpieczne i efektywne zarządzanie obciążeniami o mocy do 37kW przy standardowym napięciu sieciowym. Dzięki modułowej budowie, rozłącznik cechuje się wyjątkowo kompaktowymi wymiarami, co jest kluczowe w przypadku ograniczonej przestrzeni w rozdzielnicach elektrycznych.

• Wysoka wydajność: Zdolność łączeniowa dostosowana do silników i odbiorników o dużej mocy.
• Modułowa konstrukcja: Umożliwia łatwą integrację i oszczędność miejsca na szynie montażowej.
• Bezpieczeństwo: Wysoki stopień izolacji zapewnia ochronę personelu obsługującego oraz trwałość instalacji.
• Elastyczność: Możliwość rozbudowy o szeroką gamę akcesoriów, takich jak styki pomocnicze czy blokady.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w każdych warunkach pracy. Rozłącznik OT100F3 spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu użytkownik ma pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną w stanie otwartym oraz posiada odpowiednią wytrzymałość na prądy zwarciowe i przeciążeniowe.

Zastosowanie

Rozłącznik ABB OT100F3 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz budownictwie wielkokubaturowym. Jest idealnym wyborem jako rozłącznik główny w szafach sterowniczych, układach zasilania maszyn oraz w rozdzielnicach głównych i oddziałowych. Dzięki swojej charakterystyce, doskonale radzi sobie z przełączaniem obciążeń rezystancyjnych i indukcyjnych, co czyni go uniwersalnym elementem systemów dystrybucji energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Rozłącznik OT100F3 jest przystosowany do montażu na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Model ten dostarczany jest bez wałka i rączki, co pozwala na indywidualny dobór elementów napędu (montaż czołowy lub boczny) w zależności od głębokości szafy i wymagań projektowych.

FAQ

• Czy rozłącznik posiada w zestawie rączkę sterowniczą? Nie, model OT100F3 jest dostarczany bez wałka i rączki, co pozwala na elastyczny dobór akcesoriów sterowniczych.
• Jaki jest maksymalny prąd pracy tego urządzenia? Prąd znamionowy ciągły dla tego modelu wynosi 100A.
• Czy można zamontować styki pomocnicze? Tak, konstrukcja serii OT pozwala na łatwy montaż dodatkowych styków pomocniczych sygnalizujących stan pracy urządzenia.
• Czy urządzenie nadaje się do pracy w trudnych warunkach? Tak, rozłączniki ABB serii OT są projektowane do pracy w wymagających środowiskach przemysłowych, zapewniając długą żywotność mechaniczną i elektryczną.
