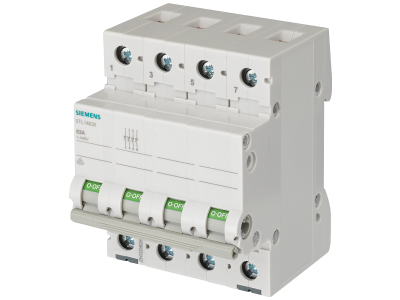

Rozłącznik 32A 4NO 400VAC D=70MM | 5TL1432-0 Siemens

Alternatywny kod produktu: 5TL14320

Opis i Kluczowe Cechy

Siemens 5TL1432-0 to rozłącznik modułowy o prądzie znamionowym 32 A, wyposażony w 4 styki normalnie otwarte (NO) i przystosowany do napięcia 400 V AC. Szerokość 70 mm (4 moduły) pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Urządzenie może pełnić funkcję rozłącznika izolacyjnego oraz wyłącznika głównego zgodnie z wymaganiami norm EN 60947-1 i EN 60204-1.

• Prąd znamionowy 32 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• 4 styki NO (normalnie otwarte): Umożliwiają jednoczesne rozłączanie czterech niezależnych obwodów, zapewniając pełną separację galwaniczną.
• Napięcie znamionowe 400 V AC: Przystosowany do sieci trójfazowych i międzyfazowych, odpowiedni do zasilania silników oraz urządzeń przemysłowych.

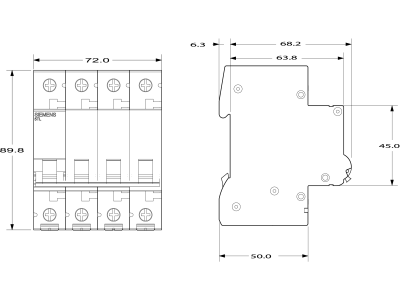

• Szerokość 70 mm (4 moduły): Zajmuje standardową przestrzeń w rozdzielnicy, umożliwiając optymalne zagospodarowanie miejsca.
• Beznarzędziowe zdejmowanie z szyny TH35: Ułatwia montaż i demontaż, skracając czas instalacji i serwisu.
• Widoczny wskaźnik stanu wyłącznika: Umożliwia szybką ocenę, czy obwód jest załączony, czy rozłączony, zwiększając bezpieczeństwo obsługi.

Zgodność z Normami

Rozłącznik 5TL1432-0 jest zgodny z normami EN 60947-1 (aparatura rozdzielcza i sterownicza niskonapięciowa – postanowienia ogólne) oraz EN 60204-1 (bezpieczeństwo maszyn – wyposażenie elektryczne maszyn). Może być stosowany jako rozłącznik izolacyjny i wyłącznik główny zgodnie z tymi normami. Posiada certyfikat CE.

Zastosowanie

Rozłącznik 5TL1432-0 znajduje zastosowanie w instalacjach przemysłowych, budynkowych oraz infrastrukturalnych, gdzie wymagane jest bezpieczne odłączanie obwodów elektrycznych.

• Jako wyłącznik główny do rozłączania zasilania całej maszyny lub linii produkcyjnej.
• Jako rozłącznik izolacyjny do bezpiecznego odłączenia obwodu w celu przeprowadzenia prac konserwacyjnych.
• Sterowanie odbiornikami takimi jak silniki, oświetlenie, grzałki – rozłączanie w stanach bezprądowych.
• W rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczający i odłączający obwody.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Rozłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość 70 mm (4 moduły) – zajmowane pole. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 32 A. Po zamontowaniu sprawdzić poprawność działania i widoczność wskaźnika stanu.

FAQ

• Czy rozłącznik ma podświetlenie? Producent nie podaje informacji o podświetleniu. Urządzenie nie posiada wbudowanego podświetlenia – stan wyłącznika można ocenić na podstawie wskaźnika mechanicznego.
• Jaki stopień ochrony ma rozłącznik? Producent nie określa stopnia ochrony w karcie katalogowej dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi ≥12 mm.
• Jaki jest tryb pracy styku? Rozłącznik wyposażono w 4 styki normalnie otwarte (NO). W pozycji „OFF” styki są rozwarte, co zapewnia separację galwaniczną obwodu.
