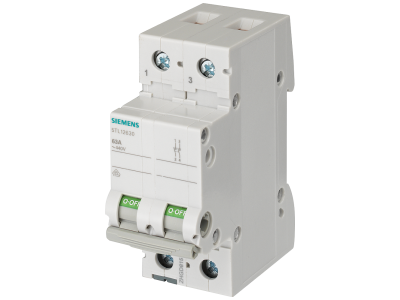

Rozłącznik 32A 2NO 400VAC D=70MM | 5TL1232-0 Siemens

Alternatywny kod produktu: 5TL12320

Opis i Kluczowe Cechy

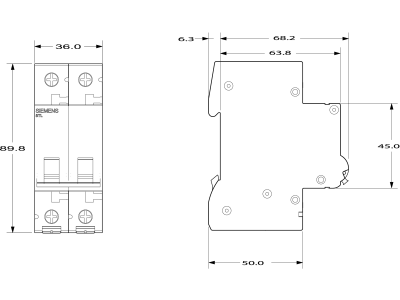

Rozłącznik izolacyjny Siemens 5TL1232-0 to urządzenie o prądzie znamionowym 32 A i napięciu 400 V AC, wyposażone w dwa styki normalnie otwarte (2NO). Dzięki głębokości 70 mm montaż w rozdzielnicy jest kompaktowy, a mechaniczny wskaźnik stanu ułatwia kontrolę pracy. Przeznaczony do odłączania obwodów elektrycznych – jako wyłącznik główny lub rozłącznik izolacyjny.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 400 V AC: Umożliwia stosowanie w instalacjach przemysłowych i budynkowych o standardowym napięciu sieciowym.
• Dwa styki normalnie otwarte (2NO): Pozwala na równoczesne rozłączanie dwóch niezależnych obwodów, zwiększając elastyczność konfiguracji.
• Mechaniczny wskaźnik stanu wyłącznika: Wyraźnie sygnalizuje pozycję załącz/wyłącz, co ułatwia diagnostykę i obsługę bez konieczności otwierania rozdzielnicy.
• Obsługa suwakowa umożliwiająca beznarzędziowe zdejmowanie z szyny: Skraca czas montażu i demontażu, szczególnie przy pracach serwisowych.

Zgodność z Normami

Rozłącznik 5TL1232-0 spełnia wymagania norm EN 60947-1 oraz EN 60204-1. Może być stosowany jako rozłącznik izolacyjny zgodnie z EN 60947-1 oraz jako wyłącznik główny do odłączania instalacji według EN 60204-1. Posiada certyfikat CE.

Zastosowanie

Uniwersalne urządzenie przeznaczone do sterowania oraz bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych, komercyjnych i mieszkalnych.

• Odłączanie oświetlenia, silników i innych odbiorników w rozdzielnicach.
• Pełnienie funkcji rozłącznika izolacyjnego w obwodach wymagających widocznej przerwy izolacyjnej.
• Rola wyłącznika głównego w maszynach i urządzeniach przemysłowych (zgodnie z EN 60204-1).
• Sterowanie za pomocą impulsów z przycisków lub przekaźników w automatyce budynkowej.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przystosowane do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 32 A oraz dokumentacją techniczną producenta. Moment dokręcania zacisków – według danych katalogowych Siemens.

FAQ

• Czy rozłącznik 5TL1232-0 może pełnić funkcję rozłącznika izolacyjnego? Tak, zgodnie z normą EN 60947-1 spełnia wymagania dla rozłączników izolacyjnych, zapewniając widoczną przerwę izolacyjną.
• Czy urządzenie posiada podświetlenie LED? Nie, model 5TL1232-0 wyposażony jest w mechaniczny wskaźnik pozycji (czerwono-zielony), a nie w podświetlenie. Sygnalizacja stanu jest widoczna z zewnątrz obudowy rozdzielnicy.
• Jaka jest konfiguracja styków w tym rozłączniku? Styki są normalnie otwarte (NO) – dwa niezależne tory prądowe (2NO). Oznacza to, że w stanie spoczynku obwód jest rozwarty, a po załączeniu zwierany jest każdy z dwóch obwodów.
