Rozłącznik 2-bieg. 30A DC, P-SOL30 DC do PV | 120935 Eaton

Opis i Kluczowe Cechy

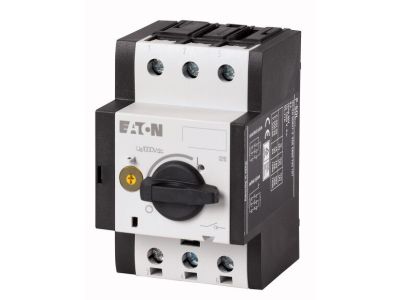

Rozłącznik 2-biegunowy P-SOL30 marki EATON o prądzie znamionowym 30A DC to wysokiej klasy komponent elektro-techniczny, zaprojektowany specjalnie z myślą o wymagających aplikacjach fotowoltaicznych (PV). Urządzenie to służy do bezpiecznego odłączania modułów fotowoltaicznych od falownika, co jest kluczowe podczas prac serwisowych oraz w sytuacjach awaryjnych. Dzięki konstrukcji niehermetycznej, aparat ten jest idealnie przystosowany do montażu wewnątrz obudów dostarczonych przez klienta lub bezpośrednio w strukturze prostowników i inwerterów.

• Wysoka obciążalność: Prąd znamionowy 30A DC pozwala na obsługę nowoczesnych stringów o wysokiej wydajności.
• Elastyczność montażu: Możliwość zastosowania oddzielnych pokręteł oraz przedłużeń osi sprawia, że rozłącznik można łatwo zaadaptować do różnych głębokości szaf sterowniczych.
• Rozszerzalność: Urządzenie wspiera dołączane bloki łączników pomocniczych, co umożliwia zdalne monitorowanie stanu styków (otwarty/zamknięty) w systemach automatyki budynkowej.
• Bezpieczeństwo zdalne: Kompatybilność z wyzwalaczami podnapięciowymi pozwala na integrację z systemami bezpieczeństwa i zdalne wyłączanie obwodu DC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury łączeniowej niskiego napięcia. EATON P-SOL30 spełnia wymagania normy IEC/EN 60947-3, co gwarantuje odpowiednią trwałość mechaniczną oraz elektryczną przy rozłączaniu prądów stałych, które charakteryzują się trudniejszym gaszeniem łuku elektrycznego niż prądy przemienne. Posiadanie certyfikatów uznanych jednostek badawczych potwierdza najwyższą jakość wykonania i niezawodność w trudnych warunkach pracy systemów odnawialnych źródeł energii.

Zastosowanie

Rozłącznik P-SOL30 znajduje szerokie zastosowanie w sektorze energii odnawialnej, a w szczególności w:

• Instalacjach fotowoltaicznych: Jako główny rozłącznik DC montowany przy falowniku lub w skrzynkach przyłączeniowych (string box).
• Systemach magazynowania energii: Do izolowania banków akumulatorów pracujących pod napięciem stałym.
• Przemysłowych układach DC: W prostownikach i systemach zasilania gwarantowanego, gdzie wymagane jest pewne odcięcie zasilania o natężeniu do 30A.

Wskazówki Montażowe

Podczas instalacji rozłącznika EATON P-SOL30 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Wszystkie zaciski śrubowe muszą być dokręcone z momentem określonym przez producenta, aby uniknąć przegrzewania się styków przy przepływie prądu 30A.
• Orientacja montażu: Dzięki modułowej budowie i opcjonalnym przedłużeniom osi, aparat może być montowany w pionie lub poziomie, zależnie od konstrukcji obudowy.
• Wentylacja: Należy zapewnić odpowiednią przestrzeń wokół urządzenia wewnątrz obudowy, aby umożliwić swobodną konwekcję ciepła generowanego podczas pracy pod obciążeniem.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zwiększa powierzchnię styku i pewność połączenia elektrycznego.

FAQ

1. Czy rozłącznik P-SOL30 może być montowany na zewnątrz?
Urządzenie jest w wersji niehermetycznej, co oznacza, że musi być zamontowane w obudowie o odpowiednim stopniu ochrony IP (np. IP65), jeśli ma pracować w warunkach zewnętrznych.

2. Czy aparat obsługuje zdalne wyłączanie?
Tak, rozłącznik można wyposażyć w opcjonalny wyzwalacz podnapięciowy, który umożliwia zdalne przerwanie obwodu, np. w przypadku zadziałania systemu przeciwpożarowego.

3. Czy można monitorować stan pracy rozłącznika?
Tak, dzięki możliwości dołączenia bloku styków pomocniczych, można przesłać sygnał o stanie rozłącznika do sterownika PLC lub systemu monitoringu instalacji PV.
