Rozłącznik 2-bieg. 20A DC, P-SOL20 DC do PV | 120934 Eaton

Opis i Kluczowe Cechy

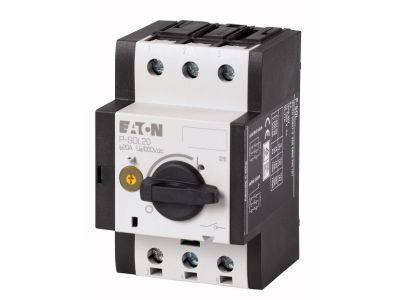

Rozłącznik izolacyjny EATON P-SOL20 (SKU: 120934) to wysokiej klasy komponent elektro-techniczny zaprojektowany specjalnie z myślą o wymagających aplikacjach prądu stałego (DC), w szczególności w systemach fotowoltaicznych. Urządzenie charakteryzuje się 2-biegunową konstrukcją, która zapewnia skuteczne odłączanie obwodów o natężeniu prądu do 20A. Jako rozwiązanie niehermetyczne, model P-SOL jest dedykowany do integracji wewnątrz obudów dostarczanych przez klienta lub bezpośrednio w falownikach i prostownikach, co pozwala na optymalne wykorzystanie przestrzeni montażowej.

• Prąd znamionowy 20A DC: Gwarantuje bezpieczną pracę w instalacjach PV o średniej mocy, zapewniając stabilność termiczną i elektryczną.
• Modułowa konstrukcja: Możliwość rozbudowy o blok łącznika pomocniczego pozwala na monitorowanie stanu pracy urządzenia i przesyłanie sygnałów zwrotnych do systemów nadrzędnych (np. sterowników PLC).
• Zdalne wyzwalanie: Kompatybilność z wyzwalaczami podnapięciowymi umożliwia zdalne rozłączenie obwodu w sytuacjach awaryjnych, co znacząco podnosi poziom bezpieczeństwa pożarowego.
• Elastyczność sterowania: Dzięki zastosowaniu oddzielnych pokręteł oraz przedłużeń osi, rozłącznik może być obsługiwany z zewnątrz obudowy, niezależnie od głębokości montażu samego aparatu.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury łączeniowej niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania prądów roboczych oraz izolowania obwodów DC w instalacjach fotowoltaicznych. Zastosowanie materiałów o wysokiej odporności dielektrycznej minimalizuje ryzyko wystąpienia łuku elektrycznego, co jest kluczowe przy prądzie stałym o wysokim napięciu.

Zastosowanie

Rozłącznik P-SOL20 znajduje szerokie zastosowanie w sektorze energii odnawialnej oraz w przemyśle. Jest idealnym rozwiązaniem jako główny wyłącznik DC w małych i średnich instalacjach fotowoltaicznych (stringach), montowany pomiędzy panelami a inwerterem. Dzięki możliwości montażu w dedykowanych obudowach lub szafach sterowniczych, sprawdza się również w systemach magazynowania energii oraz w układach zasilania awaryjnego DC, gdzie wymagana jest niezawodna izolacja sekcji zasilających.

Wskazówki Montażowe

Podczas instalacji rozłącznika EATON P-SOL20 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Urządzenie należy montować wewnątrz obudowy o odpowiednim stopniu ochrony IP, dostosowanym do warunków środowiskowych panujących w miejscu instalacji.
• Osiowanie: Przy stosowaniu przedłużeń osi należy zapewnić precyzyjne wyosiowanie pokrętła z mechanizmem rozłącznika, aby uniknąć naprężeń mechanicznych podczas przełączania.
• Moment dokręcania: Wszystkie zaciski prądowe powinny być dokręcone z momentem zgodnym ze specyfikacją techniczną producenta, co zapobiega przegrzewaniu się styków przy długotrwałym obciążeniu 20A.
• Podłączenie styków pomocniczych: W przypadku korzystania z komunikatów zwrotnych, blok pomocniczy należy zatrzasnąć na korpusie głównym przed finalnym montażem osłon.

FAQ

1. Czy rozłącznik P-SOL20 może być montowany na zewnątrz bez dodatkowej obudowy?
Nie, jest to wersja niehermetyczna, przeznaczona do montażu wewnątrz obudów, szaf sterowniczych lub urządzeń takich jak inwertery.

2. Czy urządzenie obsługuje zdalne wyłączanie?
Tak, rozłącznik można wyposażyć w opcjonalny wyzwalacz podnapięciowy, który umożliwia zdalne przerwanie obwodu w razie zaniku napięcia sterującego lub sygnału z systemu bezpieczeństwa.

3. Do czego służą przedłużenia osi?
Przedłużenia osi pozwalają na zamontowanie pokrętła sterowniczego na drzwiach szafy lub frontowej płycie obudowy, podczas gdy sam rozłącznik znajduje się głębiej na szynie montażowej lub płycie montażowej.
