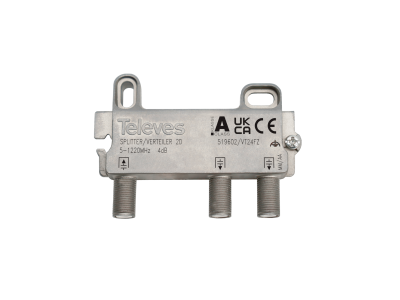

Rozgałęźnik F 2D 5...2400MHz 5/4dB | 519602 Televes

Opis i Kluczowe Cechy

Rozgałęźnik F 2D o numerze katalogowym 519602 to zaawansowane rozwiązanie od renomowanego producenta Televes, zaprojektowane z myślą o profesjonalnych instalacjach dystrybucji sygnałów telewizyjnych i radiowych. Urządzenie charakteryzuje się szerokim zakresem częstotliwości pracy od 5 MHz do 2400 MHz, co czyni je w pełni kompatybilnym zarówno z systemami telewizji naziemnej DVB-T2, jak i instalacjami satelitarnymi DVB-S2. Dzięki zastosowaniu precyzyjnych komponentów pasywnych, rozgałęźnik oferuje niskie straty przejścia na poziomie 5/4 dB, co minimalizuje degradację sygnału w punkcie podziału.

• Szerokie pasmo przenoszenia: Zakres 5-2400 MHz pozwala na obsługę kanału zwrotnego oraz sygnałów wysokiej częstotliwości.
• Wysoka separacja wyjść: Zapobiega wzajemnym zakłóceniom między odbiornikami podłączonymi do różnych gałęzi instalacji.
• Solidna obudowa: Wykonana z odlewu znalowego, zapewnia doskonałe ekranowanie elektromagnetyczne, chroniąc sygnał przed wpływem zewnętrznych pól LTE/5G.
• Złącza typu F: Standardowe przyłącza gwintowane gwarantują pewny styk elektryczny i odporność na przypadkowe rozłączenie.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi kompatybilności elektromagnetycznej (EMC). Spełnia wymagania klasy A ekranowania, co jest kluczowe w nowoczesnych budynkach mieszkalnych i komercyjnych, gdzie zagęszczenie sygnałów bezprzewodowych jest bardzo wysokie. Zastosowane materiały są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Rozgałęźnik Televes 519602 znajduje zastosowanie w szerokim spektrum instalacji teletechnicznych. Jest idealnym wyborem dla instalatorów budujących zbiorcze systemy antenowe (MATV/SMATV) oraz indywidualne instalacje domowe. Dzięki obsłudze pełnego pasma satelitarnego, urządzenie doskonale sprawdza się przy rozdziale sygnału z konwerterów typu Unicable (dCSS) lub multiswitchy na dwa niezależne tory transmisyjne. Może być również stosowany w sieciach telewizji kablowej (CATV) wykorzystujących kanał zwrotny do usług internetowych.

Wskazówki Montażowe

Podczas montażu rozgałęźnika należy zwrócić szczególną uwagę na prawidłowe zarobienie złączy F na kablach koncentrycznych. Zaleca się stosowanie złączy kompresyjnych, które zapewniają najlepsze parametry dopasowania impedancyjnego (75 Ohm). Urządzenie posiada dedykowany zacisk uziemiający, który powinien zostać podłączony do głównej szyny wyrównawczej budynku w celu zapewnienia ochrony przeciwprzepięciowej i bezpieczeństwa użytkowania. Należy unikać montażu w miejscach narażonych na bezpośrednie działanie wilgoci bez dodatkowej obudowy hermetycznej.

FAQ

• Czy rozgałęźnik przepuszcza napięcie stałe (DC)? Tak, konstrukcja pozwala na przejście prądu stałego z wyjść do wejścia, co umożliwia zasilanie przedwzmacniaczy antenowych lub konwerterów LNB.
• Czy urządzenie tłumi sygnał LTE? Dzięki wysokiej klasie ekranowania obudowy, rozgałęźnik skutecznie izoluje sygnał użyteczny od zakłóceń generowanych przez nadajniki telefonii komórkowej w pasmach 700/800 MHz.
• Czy można go zamontować na zewnątrz? Rozgałęźnik jest przeznaczony do montażu wewnętrznego. W przypadku instalacji zewnętrznej wymagane jest zastosowanie puszki instalacyjnej o odpowiednim stopniu ochrony IP.
