Rozgałęźnik 5...2400MHz "F" 5D 11/10dB | 519505 Televes

Opis i Kluczowe Cechy

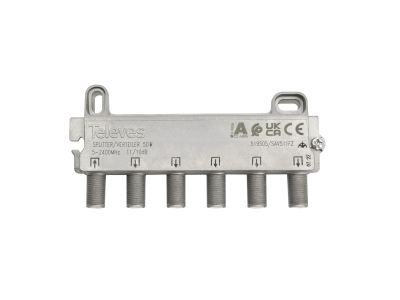

Rozgałęźnik Televes o numerze katalogowym 519505 to zaawansowane urządzenie pasywne zaprojektowane do precyzyjnego rozdziału sygnałów w instalacjach zbiorowych i indywidualnych SMATV. Urządzenie charakteryzuje się szerokim zakresem częstotliwości pracy od 5 MHz do 2400 MHz, co pozwala na bezproblemową obsługę zarówno sygnałów telewizji naziemnej DVB-T2, jak i sygnałów satelitarnych DVB-S2. Jako rozgałęźnik 5-drożny (5D), umożliwia on podział sygnału wejściowego na pięć niezależnych torów wyjściowych przy zachowaniu niskiego poziomu strat wtrąceniowych, wynoszących odpowiednio 11 dB oraz 10 dB w zależności od pasma.

• Złącza typu F: Zastosowanie standardowych złączy gwintowanych typu F gwarantuje wysoką jakość styku elektrycznego oraz odporność na przypadkowe rozłączenie przewodów koncentrycznych.
• Ekranowanie: Solidna obudowa zapewnia wysoką skuteczność ekranowania, co minimalizuje wpływ zakłóceń elektromagnetycznych (EMI) na jakość transmitowanego sygnału.
• Uniwersalność montażu: Konstrukcja obudowy pozwala na instalację bezpośrednio na ścianie, na płytach montażowych typu rack oraz na standardowej szynie DIN (TS35), co jest kluczowe w profesjonalnych szafach teletechnicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa instalacji niskonapięciowych. Televes, jako renomowany producent, zapewnia pełną zgodność z dyrektywami CE, co potwierdza wysoką jakość komponentów użytych w procesie produkcyjnym. Urządzenie spełnia wymagania klasy A w zakresie ekranowania, co jest niezbędne w nowoczesnych instalacjach narażonych na sygnały LTE/5G.

Zastosowanie

Rozgałęźnik 519505 znajduje szerokie zastosowanie w profesjonalnych systemach dystrybucji sygnału RTV/SAT. Jest idealnym rozwiązaniem dla:

• Instalacji w budynkach wielorodzinnych, gdzie wymagany jest podział sygnału z magistrali na poszczególne lokale mieszkalne.
• Systemów hotelowych i pensjonatów opartych na stacjach czołowych.
• Szaf teletechnicznych w nowoczesnym budownictwie mieszkaniowym (SMATV).
• Domowych instalacji o wysokim stopniu rozbudowania, wymagających stabilnego sygnału w wielu punktach odbiorczych.

Wskazówki Montażowe

Podczas instalacji rozgałęźnika Televes 519505 należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Złącza F powinny być dokręcone z odpowiednią siłą, aby zapewnić ciągłość ekranowania, unikając jednocześnie uszkodzenia gwintu.
• Montaż na szynie DIN: Przy montażu w rozdzielnicach należy wykorzystać dedykowany uchwyt, co pozwala na zachowanie porządku w okablowaniu i ułatwia późniejszą konserwację.
• Niewykorzystane wyjścia: W celu uniknięcia odbić sygnału i pogorszenia parametrów całej sieci, zaleca się obciążenie nieużywanych wyjść rezystorem końcowym 75 Ohm.
• Promień gięcia: Należy zachować odpowiedni promień gięcia kabli koncentrycznych doprowadzonych do urządzenia, aby nie doprowadzić do zmiany impedancji falowej przewodu.

FAQ

Czy rozgałęźnik przepuszcza napięcie stałe (DC)?
Urządzenie zostało zaprojektowane do pracy w instalacjach SMATV, jednak w przypadku konieczności zasilania przedwzmacniaczy lub konwerterów, należy zweryfikować przejście DC w specyfikacji konkretnej partii produkcyjnej (standardowo rozgałęźniki Televes posiadają przejście DC z wyjść do wejścia).

Czy można go zamontować na zewnątrz budynku?
Nie, model 519505 jest przeznaczony wyłącznie do instalacji wewnątrz pomieszczeń lub w obudowach zewnętrznych o odpowiednim stopniu ochrony IP.

Jaki jest zakres tłumienia dla pasma satelitarnego?
Dla częstotliwości powyżej 950 MHz tłumienie wynosi około 10-11 dB, co pozwala na precyzyjne zbilansowanie poziomów sygnału w gniazdach abonenckich.
