Rozgałęźnik 5-1220MHZ "F" 3D | 519603 Televes

Opis i Kluczowe Cechy

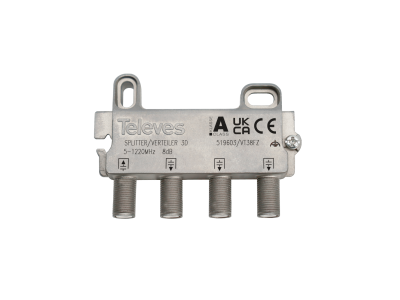

Rozgałęźnik Televes o numerze katalogowym 519603 to zaawansowane urządzenie pasywne zaprojektowane do precyzyjnego podziału sygnału w nowoczesnych sieciach telewizji kablowej CATV oraz instalacjach zbiorowych. Urządzenie charakteryzuje się trzema wyjściami (3-drożny), z których każde generuje straty przejścia na poziomie 8 dB, co pozwala na równomierną dystrybucję mocy sygnału do odbiorników końcowych. Kluczowym atutem jest szeroki zakres częstotliwości pracy wynoszący od 5 do 1220 MHz, co czyni go w pełni kompatybilnym ze standardem DOCSIS 3.1. Dzięki temu rozgałęźnik wspiera ultraszybką transmisję danych i nowoczesne usługi interaktywne.

• Złącza typu F: Zastosowanie profesjonalnych gniazd typu F gwarantuje pewne połączenie mechaniczne oraz doskonałe dopasowanie impedancyjne, co minimalizuje odbicia sygnału.
• Wysoki stopień ekranowania: Solidna obudowa wykonana z odlewu zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMI), co jest krytyczne w gęsto upakowanych szafach teletechnicznych.
• Uniwersalność montażu: Konstrukcja pozwala na instalację bezpośrednio na ścianie, na płytach montażowych typu rack lub na standardowej szynie DIN (przy użyciu odpowiednich adapterów), co znacząco ułatwia pracę instalatorowi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa systemów dystrybucji sygnałów telewizyjnych i radiowych. Pełna zgodność ze standardem DOCSIS 3.1 (Data Over Cable Service Interface Specification) potwierdza, że urządzenie jest przygotowane do obsługi pasma rozszerzonego, niezbędnego dla nowoczesnych modemów kablowych i usług szerokopasmowych o wysokiej przepływności.

Zastosowanie

Rozgałęźnik Televes 519603 znajduje szerokie zastosowanie w profesjonalnych instalacjach telekomunikacyjnych. Jest idealnym rozwiązaniem dla:

• Sieci CATV: Dystrybucja sygnału w budynkach wielorodzinnych, gdzie wymagana jest wysoka niezawodność i stabilność parametrów.
• Instalacji DOCSIS: Wsparcie dla systemów wymagających szerokiego pasma zwrotnego i wysokiej częstotliwości pracy do 1,2 GHz.
• Centrów danych i szaf RACK: Dzięki możliwości montażu na szynie DIN lub płycie rack, urządzenie doskonale wpisuje się w uporządkowane systemy dystrybucji sygnału w serwerowniach.

Wskazówki Montażowe

Podczas instalacji rozgałęźnika należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Złącza F powinny być dokręcone z odpowiednią siłą, aby zapewnić ciągłość ekranowania, unikając jednocześnie uszkodzenia gwintu.
• Niewykorzystane wyjścia: W celu zachowania optymalnych parametrów fali stojącej i uniknięcia interferencji, wszystkie nieużywane wyjścia powinny zostać obciążone rezystorem terminującym 75 Ohm.
• Promień gięcia kabla: Należy zachować odpowiedni promień gięcia kabli koncentrycznych doprowadzonych do urządzenia, aby uniknąć degradacji sygnału na wysokich częstotliwościach.

FAQ

Czy rozgałęźnik Televes 519603 przepuszcza napięcie stałe (DC)?
Standardowe rozgałęźniki CATV tego typu zazwyczaj nie posiadają przejścia dla prądu stałego, co służy izolacji galwanicznej i ochronie urządzeń aktywnych w sieci.

Dlaczego kompatybilność z DOCSIS 3.1 jest ważna?
Standard DOCSIS 3.1 pozwala na wykorzystanie pasma do 1220 MHz, co jest niezbędne do oferowania usług internetowych o prędkościach przekraczających 1 Gbps. Starsze rozgałęźniki pracujące do 862 MHz lub 1000 MHz mogą tłumić kluczowe nośne danych.

Czy urządzenie można montować na zewnątrz?
Rozgałęźnik jest przeznaczony do montażu wewnątrz pomieszczeń lub w odpowiednich obudowach zewnętrznych o stopniu ochrony IP gwarantującym zabezpieczenie przed wilgocią i pyłem.
